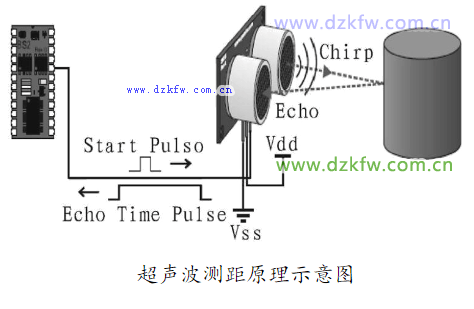

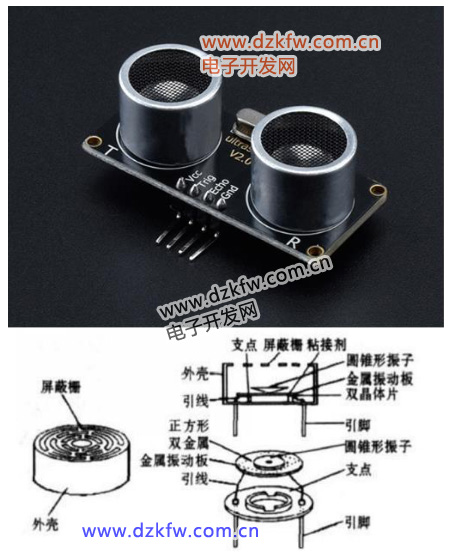

由超聲波發射探頭發出的超聲波脈沖，經媒質(空氣)傳到物體表面，反射后通過媒質(空氣)傳到接收探頭，測定出超聲脈沖從發射到接收所需的時間，根據傳輸媒質中的聲速，計算從探頭到物體表面之間的距離。

距離的計算：

設探頭到物體表面的距離為L(zhǎng),超聲在空氣中的傳播速為v,從發射到接收所需的傳播時間為t

測定距離：L = v×t/2。測出時間t,求出距離L。

超聲波測距信號電平：

(1)傳感器Trig引腳觸發信號電平脈沖

// 給TrigPin引腳一個10us的高電平觸發脈沖

DitigalWrite(TrigPin,LOW);
delayMicroseconds(2);
DitigalWrite(TrigPin,HIGH);
delayMicroseconds(10);
DitigalWrite(TrigPin,LOW);

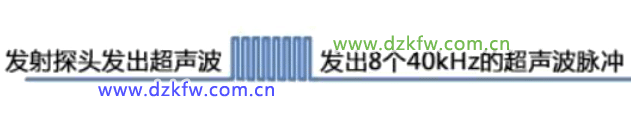

(2)傳感器被觸發后，發射探頭發出8個40KHz檢測超聲波脈沖，接收探頭自動檢測回波信號

(3)回波信號檢測，Echo引腳輸出超聲波從發出到返回持續時間t的高電平信號

pulseIn()函數檢測電平持續時間

語法：pusle(EchonPin,HIGH|LOW)

參數說明：EchonPin，檢測電平引腳；HIGH|LOW，讀取引腳的高電平或低電平脈沖

continueTime = pulseIn(EchoPin,HIGH)//檢測高電平持續時間（單位us）并賦值給變量

3.1602 LCD顯示屏

顯示屏電路、顯示屏庫函數（略）

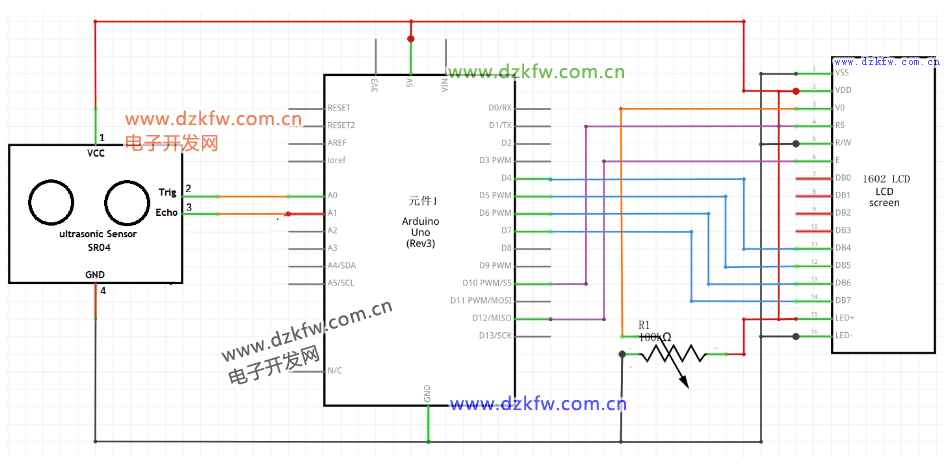

4.arduino超聲波測距電路：

5.3實驗內容

1.超聲波傳感器參數測試

步驟1：如圖所示，連接電路

步驟2：編寫超聲波測距、串口顯示程序程序功能：間隔500ms測定一次距離；串口監視器以cm為單位實時顯示測定的距離值

步驟3：程序調試（略）

2.LCD數字顯示超聲波測距

步驟1：如圖所示，連接電路
步驟2：數字顯示超聲波測距程序代碼實現功能：超聲波測距；1602 LCD實時顯示測定距離的值

步驟3：程序調試

源代碼：

#include <LiquidCrystal.h>
#define LM35 A0
#define Trig 8
#define Echo 9

float cm;
float temp;
LiquidCrystal lcd(12,11,5,4,3,2);
int val = 0;

void setup()
{
  lcd.begin(16,2);
  lcd.print("Welcome to use!");
  delay(1000);
  lcd.clear();

  pinMode(Trig, OUTPUT);
  pinMode(Echo, INPUT);
}
void loop()
{

  digitalWrite(Trig, LOW);
  delayMicroseconds(2);
  digitalWrite(Trig,HIGH);
  delayMicroseconds(10);
  digitalWrite(Trig, LOW);

  temp = float(pulseIn(Echo, HIGH));
  cm = (temp * 17 )/1000;

  lcd.setCursor(0,0);
  lcd.print("Now Distance：");
  lcd.setCursor(2,1);
  lcd.print(cm);
  lcd.print("cm");

  delay(1000);
}

5.4實驗結果

結論：通過編程連接電路實現了顯示距離的LCD

反思：通過本次實驗，我熟悉了熟悉超聲波傳感器基本性能；掌握超聲波傳感器測距原理；掌握超聲波測距的編程方法。本次實驗結果就是通過編程連接電路實現了顯示距離的LCD。最后，在今后的學習中，我還需要繼續努力。

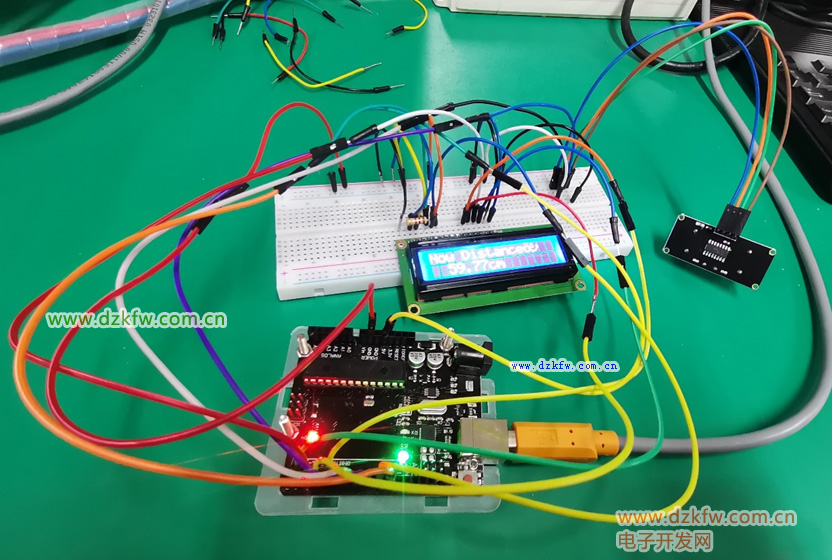

作品：

5.5思考題

1.思考超聲波倒車?yán)走_(dá)警報器實現原理，自己可否實現一個簡易的超聲波倒車報警器？
