會員注冊第二步運輸確認：打開包裝后，檢查變頻器在運輸過程中有無損壞。 如有損壞，讓代理商退貨。
第三步 電壓確認：現場的電源電壓應在變頻器所接受的電壓范圍 內。否則，下面的所有步驟停止。
第四步 機械安裝
第五步 電機、變頻器的絕緣測量。然后給變頻器連線：按照圖紙， 連接電機線到 T1,T2,T3 上，確保連接與電壓一致；在確保電源關閉 之后連接主電源到 R,S,T；連接控制源；連接速度給定源。有網絡的連接網絡。
第六步 上電調試
語言修改：上電后會顯示語言選擇。(僅上電第一次要做此修改)（以施耐德為例）
第七步恢復出廠設置
第八步：訪問等級修改
電氣維修人員一般把此訪問等級設為專家權限。
第九步：設定電機參數： 電機的功率、電壓、電流、頻率、轉速等，并作自整定。
第十步：設加減速時間：設置合理的加減速時間。
第十一步：設保護參數電機的熱保護電流值；電流限幅值等。
第十二步：設控制源、頻率源：在 1.6 命令中設啟動變頻器的通道，頻率給定的通道。設置最高頻率、最低頻率等。
第十三步：有應用功能的分配應用功能。如制動邏輯控制。 第十四步 確定電機的轉向給定以較小的頻率，點動變頻器，確認電機的轉向；如相反可修改 1.4 中參數 PHr。
第十五步：記錄幾個頻率段的電流值。

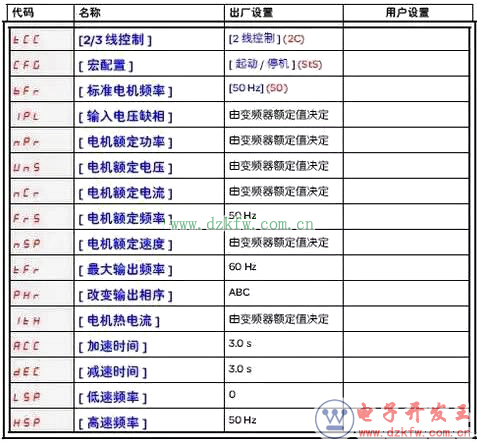

第十六步：關鍵參數設置紀錄

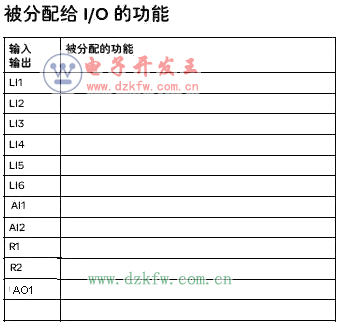

第十七步：I/O 分配表
雖然說變頻器參數有很多，但是不需要每個都去設置。一般情況下，變頻器參數設置至少有考慮四個方面內容，才能滿足傳動系統的基本要求。
一；電機參數。通過銘牌獲取電機參數，額定電壓、額定電流、額定功率，最大頻率、極對數這些電機參數，準確無誤才可進行參數設置。
二；控制方式。變頻器的控制方式有V/F控制、無感測矢量控制、PID控制及其它控制方式，選擇控制方式時根據實際情況而定，否則變頻器不能正常工作。
三；頻率指令給定信號。通常情況下，變頻器的出廠設置頻率指令給定信號以面板操作給定，也有外部電位器給定的，還有外部電壓或電流及通訊方式給定的。可以多選幾種給定方式避免變頻器不工作或者工作不正常。
四；變頻器的啟動方式。一般出廠設置為面板操作器控制，對于使用者來說，根據自身的需求來選擇。可以用面板、外部端子、通訊方式等。沒選擇好啟動方式，變頻器可能就是罷工了。
