會員注冊在檢測IGBT模塊前，變頻器維修工人首先判斷出要檢測IGBT模塊的引腳功能，然后根據各引腳功能進行檢測。判斷引腳功能地方法上網查找。

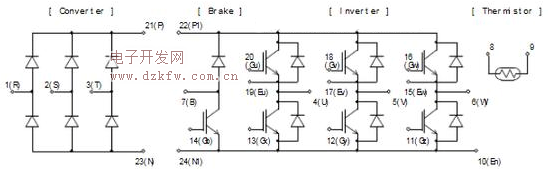

IGBT圖紙
判斷極性首先將萬用表撥在 R×1K擋，用萬用表測量IGBT各個引腳之間的正、反向電阻值，檢測時，如果某一個電極與其它兩個電極間的電阻值為無窮大，調換表筆后該極與其它兩極的阻值仍為無窮大，就可以判斷出這個電極為柵極（G）。
然后再用萬用表測量剩下的兩個電極，如果測得阻值為無窮大，調換表筆后測量阻值較小。則在測量阻值較小的一次中，萬用表紅表筆接的為集電極 C ，黑表筆接的為發射極E 。

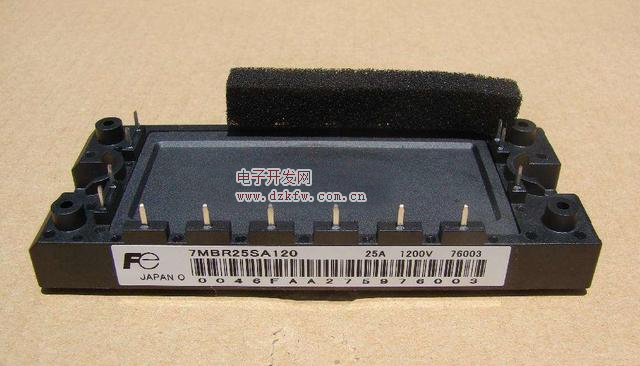

IGBT模塊
當判斷出IGBT的各個電極后，接著小編溫馨提醒您，用下述方法判斷IGBT的好壞。
大家將IGBT模塊看個一個個的場效應管就可以了，將萬用表的檔位至于R x 10K 檔，用黑表筆接 IGBT的集電極（ C ) ，紅表筆接 IGBT 的發時極 ( E ) ，此時萬用表的指針指示在無窮大位置。用手指同時觸及一下柵極（ G ）和集電極（C ) ，這時工 IGBT 被觸發導通，萬用表的指針擺向阻值較小的方向。然后再用手指同時觸及一下柵極（ G）和發射極（ E ) ，這時 IGBT 被阻斷，萬用表的指針回到無窮大位置。符合這個檢測結果說明所檢測的 IGBT 是好的。
IGBT模塊
判斷IGBT 好壞時，一定要將萬用表撥在 R×10K擋，（R x 10K檔內部用的9V高壓電池），不能置于其它檔位（其它檔位用的是1.5V的電池，不然會出現內部電池電壓太低，檢測好壞時不能使IGBT 導通，而無法判斷 IGBT的好壞。想了解更多工業電路板、電梯電路板、變頻器相關知識請關注“從零開始變頻器維修”。
