會員注冊命令源：確定變頻器的啟動命令方式。
P0700(0)=0；出廠默認設置（基本就是不起作用了）
P0700(0)=1；操作面板來操作變頻器的啟停（就是變頻器面板上的啟動和停止按鈕）
P0700(0)=2；端子（通過外接在端子的按鈕來啟停變頻器）
P0700(0)=5；RS485的USS、MBUS通訊啟停變頻器。
值得說明一點：若由操作面板操作改成端子控制啟停時，所有數字輸入參數設定為出廠值。
頻率源：確定變頻器輸出頻率的大小
P1000(0)=0；無主設定值
P1000(0)=1；MOP設定值（就是外接按鈕，設定升速按鈕和減速按鈕，通過按按鈕的時間長 短來調節輸出頻率）
P1000(0)=2；模擬量設定頻率（采用AI1的模擬量輸入控制頻率）
P1000(0)=3；固定頻率（多段速頻率設定）
P1000(0)=5；RS485上的USS
P1000(0)=7；模擬量設定2（采用AI2的模擬量輸入控制頻率）

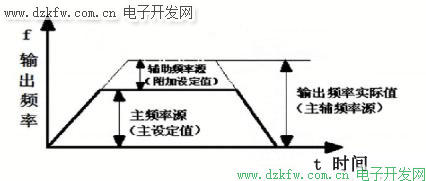

值得說明的一點：設置頻率源主設定頻率源和輔助頻率源，主輔頻率源組合相加是由6種基本頻率源來設置輸出頻率
主輔頻率源的組合如下圖所示：
例如： 1（MOP設定值）+2（模擬量設定值）=21，注1為主頻率源，2為輔頻率源。

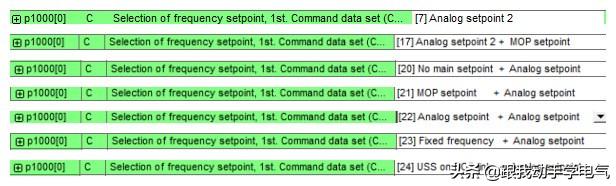

組合如下圖所示：在P1000(0)來選擇組合：十位上位輔頻率源，個位為主頻率源。
舉例說明下：
假設變頻器端子啟停，主輔頻率源組合控制變頻器。
從上圖可以看到有兩種頻率源：MOP和模擬量輸入。
參數設置：
P700(0)=2；端子啟停命令源
P1000(0)=12；2模擬量設定（主頻率源）+1MOP設定頻率（輔頻率源）

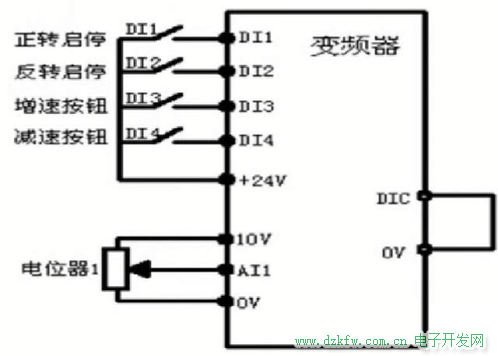

P701=1；DI1端子正轉啟停
P702=2；DI2端子反轉啟停
P1070(0)=r755；選擇AI1端為主頻率源
P703=13；DI3端子增速按鈕
P704=14；DI4端子減速按鈕
P1071(0)=1；AI1主頻率源加入比例為100%
P1076(0)=1；MOP輔助頻率源加入比例為100%
P1074(0)=0；輔助頻率源有效
P1032(0)=0；MOP操作允許反轉
電氣知識和經驗是用來分享的，希望通過本文的介紹能對你的工作和學習有幫助。想學習的可以關注電子開發網。
