會員注冊在接下來所有關于變頻器的控制里面，我們都以西門子MM440變頻器為例說明。
所謂變頻器的面板控制，就是說變頻器的加減速，正反轉，停車等操作全部通過BOP面板來控制，BOP面板見下圖：

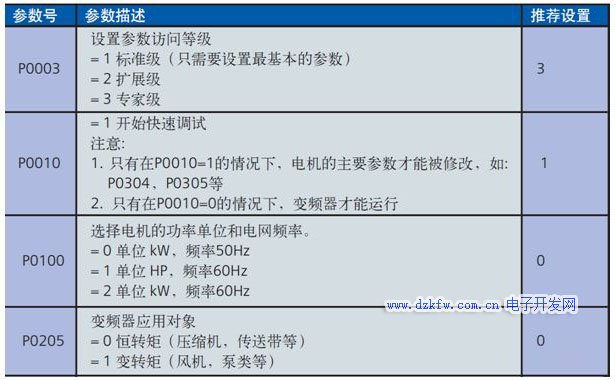

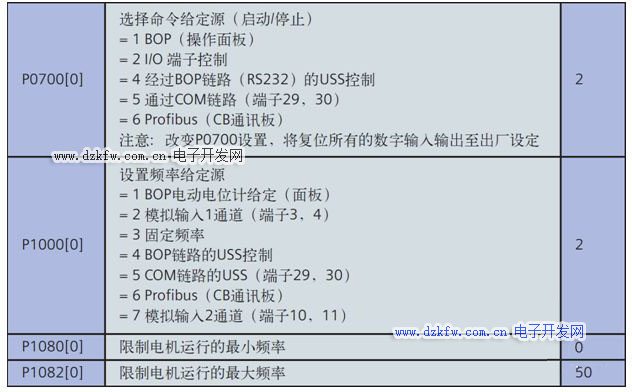

MM440在缺省設置時，用BOP面板控制電動機的功能是被禁止的，如果要用BOP進行控制，參數P0700應設置為1，參數P1000也應設置為1。MM440變頻器參數號，參數設置，變頻器常用參數的含義如下：
以上就是變頻器常用常見的參數。當進行BOP面板控制時，我們硬件要求接線很簡單，只需要將變頻器的電源端接上，然后將電機接到變頻器上就可以，變頻器設置好相應參數即可。
1、設置P0010=30和P0970=1，按下P鍵開始復位，此時顯示屏?xí)霈F(xiàn)BUSY，復位過程持續大約3min，這樣就可以保證變頻器的參數恢復到出廠默認，一般情況下，不管我么做什么控制，拿到變頻器第一件事就是將參數恢復出廠設置，然后根據電機名牌和控制要求設置相關參數。
2、設置電動機參數，為了使電動機和變頻器相匹配，需要設置電動機參數。電動機參數設置見下表。電動機參數設定完成后，設P0010=0,變頻器當前處于準備狀態，才可正常運行。
|
參數號 |
出廠值 |
設置值 |
說明 |
|
P003 |
1 |
1 |
設定用戶訪問級為標準級 |
|
P0010 |
0 |
1 |
快速調試 |
|
P0100 |
0 |
0 |
功率以KW表示，頻率為50HZ |
|
P0304 |
230 |
380 |
電動機額定電壓 V |
|
P0305 |
3.25 |
0.18 |
電動機額定電流 A |
|
P0307 |
0.75 |
0.04 |
電動機額定功率 KW |
|
P0310 |
50 |
50 |
電動機額定頻率 HZ |
|
P0311 |
0 |
1300 |
電動機額定轉速 r/min |
3、設定面板操作控制參數如下表：
|
參數號 |
出廠值 |
設定值 |
說明 |
|
P0003 |
1 |
2 |
設用戶訪問級為擴展級 |
|
P0010 |
0 |
0 |
正確的進行運行命令的初始化 |
|
P0700 |
2 |
1 |
由鍵盤輸入設定值（選擇命令源） |
|
P1000 |
2 |
1 |
由鍵盤（電動電位計）輸入設定值 |
|
P1080 |
0 |
0 |
電動機運行的最低頻率Hz |
|
P1082 |
50 |
50 |
電動機運行的最高頻率Hz |
|
P1040 |
5 |
20 |
設定鍵盤控制的頻率值Hz |
|
P1058 |
5 |
10 |
正向點動頻率Hz |
|
P1059 |
5 |
10 |
反向點動頻率Hz |
|
P1060 |
10 |
5 |
點動斜坡上升時間s |
|
P1061 |
10 |
5 |
點動斜坡下降時間s |
當按下運行按鈕，變頻器就運行在P1040設定的20Hz頻率上，按向上鍵，頻率增大，向下鍵頻率降低。這樣就通過BOP 面板來控制頻率的增減。當按下JOG鍵時，電機就運行在由P1058和P1059設定的點動頻率下。
