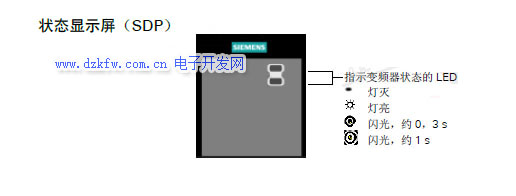

會員注冊西門子MM430變頻器發生故障時，變頻器跳閘，指示燈閃爍，并在顯示屏上出現一個故障碼。 我們可以通過故障碼來查詢相關故障現象，原因，并進行應對。
在故障解除后，需要故障碼復位，可以采用以下三種方法中的一種：
1. 重新給變頻器加上電源電壓。

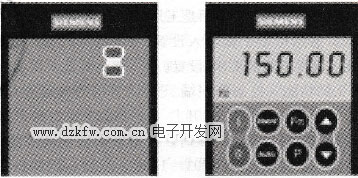

2. 按下 BOP-2 上 Fn 鍵。
3. 通過數字輸入 3（缺省設置）
故障信息以故障碼序號的形式存放在參數 r0947 中（例如，F(xiàn)0003=3）。相關的故障值可以在參 數 r0949 中查到，如果該故障沒有相關的故障值，r0949 中將輸入 0。而且，可以讀出故障發生的 時間（r0948）和存放在參數 r0947 中的故障信息序號（P0952）。
| 故障 | 引起故障可能的原因 | 故障診斷和應采取的措施 | 反應 |
| F0001 過流 |
電動機的功率（P0307）與變頻 器的功率（P0206）不對應 電動機電纜太長 電動機的導線短路 有接地故障 |
檢查以下各項： 1. 電動機的功率（P0307）必須與變頻器的功 率（P0206）相對應。 2. 電纜的長度不得超過允許的最大值。 3. 電動機的電纜和電動機內部不得有短路或 接地故障 4. 輸入變頻器的電動機參數必須與實際使用 的電動機參數相對應 5. 輸入變頻器的定子電阻值（P0350）必須正 確無誤 6. 電動機的冷卻風道必須通暢，電動機不得過 載 > 增加斜坡時間 > 減少“提升”的數值 |
Off2 |
| F0002 過電壓 |
禁止直 流回路電壓 控制器 （P1240=0） 直流回路的電壓（r0026）超過 了跳閘電平（P2172） 由于供電電源電壓過高，或者電 動機處于再生制動方式下引起 過電壓。 斜坡下降過快，或者電動機由大 慣量負載帶動旋轉而處于再生 制動狀態下。 |
檢查以下各項： 1. 電源電壓（P0210）必須在變頻器銘牌規定 的范圍以?xún)?nèi) 。 2. 直流回路電壓控制器必須有效（P1240）， 而且正確地進行了參數化。 3. 斜坡下降時間（P1121）必須與負載的慣量 相匹配。 4. 要求的制動功率必須在規定的限定值以?xún)?nèi)。 注意 負載的慣量越大需要的斜坡時間越長；外形尺 寸 FX 和 GX 的變頻器應接入制動電阻。 |
Off2 |
| F0003 欠電壓 |
供電電源故障。 沖擊負載超過了規定的限定值。 |
檢查以下各項： 1. 電源電壓（P0210）必須在變頻器銘牌規定 的范圍以?xún)?nèi)。 2. 檢查電源是否短時掉電或有瞬時的電壓降 低。 3. 使能動態緩沖（P1240=2） |
Off2 |
| F0004 變頻器過溫 |
冷卻風量不足 環境溫度過高。 |
檢查以下各項： 1. 負載的情況必須與工作/停止周期相適應 2. 變頻器運行時冷卻風機必須正常運轉 3. 調制脈沖的頻率必須設定為缺省值 4. 環境溫度可能高于變頻器的允許值 |
Off2 |
| F0005 變頻器 I2T 過熱保 護 |
變頻器過載。 工作 / 間隙周期時間不符合要 求。 電動機功率（P0307）超過變頻 器的負載能力（P0206）。 |
檢查以下各項： 1. 負載的工作/間隙周期時間不得超過指定的 允許值。 2. 電動機的功率（P0307）必須與變頻器的功 率（P0206）相匹配 |
Off2 |
| 故障 | 引起故障可能的原因 | 故障診斷和應采取的措施 | 反應 |
| F0011 電動機過溫 |
電動機過載 | 檢查以下各項： 1. 負載的工作 / 間隙周期必須正確 2. 標稱的電動機溫度超限值（P0626－P0628） 必須正確 3. 電動機溫度報警電平（P0604）必須匹配 如果 P0601=0 或 1，請檢查以下各項： 1. 檢查銘牌數據是否正確（如果不進行快速調 試） 2. 采用電動機參數自動檢測（P1910=1）的方 法，可以得到準確的等效電路數據 3. 檢查電動機的重量（P0344）是否合理，必 要時加以修改 4. 如果您使用的電動機不是西門子的標準電動 機，請通過參數 P0626,P0627,P0628 修改過溫 保護的數據 如果 P0601=2，請檢查以下各項： 1. 檢查參數 r0035 中顯示的溫度是否合理 2. 檢查溫度傳感器是否是 KTY84（不支持其他 的傳感器） |
Off1 |
| F0012 變頻器溫度信號丟 失 |
變頻器（散熱器）的溫度傳感器斷線 | Off2 | |
| F0015 電動機溫度信號丟 失 |
電動機的溫度傳感器開路或短路。如 果檢測到信號已經丟失，溫度監控開 關便切換為監控電動機的溫度模型 |
Off2 | |
| F0020 電源斷相 |
如果三相輸入電源電壓中的一相丟 失，便出現故障，但變頻器的脈沖仍 然允許輸出，變頻器仍然可以帶負載 | 檢查輸入電源各相的線路 |
Off2 |
| F0021 接地故障 |
如果相電流的總和超過變頻器額定 電流的 5%時將引起這一故障。 |
Off2 | |
| F0022 功率組件故障 |
在下列情況將引起硬件故障（P0947 = 22 和 P0949 = 1）： （1）直流回路過電流 =IGBT 短路 （2）制動斬波器短路 （3）有接地故障 （4）I/O 板沒有正確地插入 外形尺寸 A 至 C（1），（2）， （3），（4） 外形尺寸 D 至 E（1），（2）， （4） 外形尺寸 F（2），（4） 由于所有這些故障只是由功率組件的 一個故障信號來表示，因此，不能確 定實際上是哪一個組件出現了故障。 外形尺寸 FX 和 GX 》 當 r0947 = 22 和故障值 r0949 =12，或 13，或 14（根據 UCE 而定）時，檢測 UCE 故障。 |
檢查 I / O 板 。它必須完全插入 | Off2 |
| F0023 輸出故障 |
輸出的一相斷線時出現這一故障 | Off2 | |
| F0024 整流器過溫 |
通風風量不足 冷卻風機沒有運行 環境溫度過高 |
檢查以下各項： 1. 變頻器運行時冷卻風機必須處于運轉狀態 2. 脈沖頻率必須設定為缺省值 3. 環境溫度可能高于變頻器允許的運行溫度 |
Off2 |
| 故障 | 引起故障可能的原因 | 故障診斷和應采取的措施 | 反應 |
| F0030 冷卻風機故障 |
風機不再工作 | 1. 在裝有操作面板選件（AOP 或 BOP）時， 故障不能被屏蔽。 2. 需要安裝新風機。 |
Off2 |
| F0035 在重試再起動后自 動再起動故障 |
試圖自動再起動的次數超過 P1211 確定的數值 |
Off2 | |
| F0040 自動校準故障 |
僅指 MM440 變頻器 | Off2 | |
| F0041 電動機參數自動檢 測故障 |
電動機參數自動檢測故障。 報警值=0：負載消失 報警值＝1：進行自動檢測時已達到 電流限制的電平。 報警值=2：自動檢測得出的定子電阻 小于 0.1% 或大于 100%。 報警值=3：自動檢測得出的轉子電阻 小于 0.1% 或大于 100%。 報警值=4：自動檢測得出的定子電抗 小于 50% 或大于 500%。 報警值=5：自動檢測得出的電源電抗 小于 50% 或大于 500%。 報警值＝6：自動檢測得出的轉子時 間常數小于 10ms 或大于 5s。 報警值=7：自動檢測得出的總漏抗小 于 5% 或大于 50%。 報警值=8：自動檢測得出的定子漏抗 小于 25% 或大于 250%。 報警值=9：自動檢測得出的轉子漏感 小于 25% 或大于 250%。 報警值＝20：自動檢測得出的 IGBT 通態電壓小于 0.5V 或大于 10V。 報警值=30：電流控制器達到了電壓 限制值 報警值=40：自動檢測得出的數據組 自相矛盾，至少有一個自動檢測 數據錯誤 基于電抗 Zb 的百分值 = Vmot， nom / sqrt(3） / Imot，nom |
0： 檢查電動機是否與變頻器正確連接。 1-40：檢查電動機參數 P304-311 是否正確。 檢查電動機的接線應該是哪種型式（星形，三 角形）。 |
Off2 |
| F0042 速度控制優化功能 故障 |
速度控制優化功能（P1960）故障 故障值=0：在規定時間內不能達到穩 態速度 =1：讀數不合乎邏輯 |
Off2 | |
| F0051 參數 EEPROM 故 障 |
存儲不揮發的參數時出現讀 / 寫錯 誤。 |
1. 工廠復位并重新參數化 2. 與客戶支持部門或維修部門聯系 |
Off2 |
| F0052 功率組件故障 |
讀取功率組件的參數時出錯，或數據 非法。 |
檢查硬件，與客戶支持部門或維修部門聯系 | Off2 |
| F0053 I/O EPROM 故障 |
讀 I/O EEPROM 信息時出錯，或數 據非法。 |
1. 檢查數據 2. 更換 I / O 模塊 |
Off2 |
| F0054 I/O 板錯誤 |
連接的 I/O 板不對 I/O 板檢測不出識別號，檢測不 到數據 |
1. 檢查數據 2. 更換 I / O 模板 |
Off2 |
| F0060 Asic 超時 |
內部通訊故障 | 如果存在故障，請更換變頻器或與維修部門聯 系 |
Off2 |
| F0070 CB 設定值故障 |
在通訊報文結束時，不能從 CB（通 訊板）接設定值 |
檢查 CB 板和通訊對象 | Off2 |
| F0071 USS(BOP－鏈接） 設定值故障 |
在通訊報文結束時，不能從 USS 得到 設定值 |
檢查 USS 主站 | Off2 |
| 故障 | 引起故障可能的原因 | 故障診斷和應采取的措施 | 反應 |
| F0072 USS(COM 鏈接） 設定值故障 |
在通訊報文結束時，不能從 USS 得到 設定值 |
檢查 USS 主站 | Off2 |
| F0080 ADC 輸入信號丟失 |
斷線 信號超出限定值 |
Off2 | |
| F0085 外部故障 |
由端子輸入信號觸發的外部故障 | 封鎖觸發故障的端子輸入信號。 | Off2 |
| F0090 編碼器反饋信號丟 失 |
從編碼器來的信號丟失 | 1. 檢查編碼器的安裝固定情況，設定 P0400 = 0 并選擇 SLVC 控制方式（P1300 = 20 或 22） 2. 如果裝有編碼器，請檢查編碼器的選型是否 正確（檢查 P0400 的編碼器的設置值） 3. 檢查編碼器與變頻器之間的接線 4. 檢查編碼器應無故障(選擇 P1300 = 0，在 一定的速度下運行，檢查 r0061 中的編碼器 反饋信號) 5. 增加編碼器反饋信號消失的門限值（r0061） |
Off2 |
| F0101 功率組件溢出 |
軟件出錯或處理器故障 | 運行自測試程序 | Off2 |
| F0221 PID 反饋信號低于 最小值 |
PID 反饋信號低于 P2268 設置的最小 值。 |
改變 P2268 的設置值 。或調整反饋增益系數。 | Off2 |
| F0222 PID 反饋信號高于 最大值 |
PID 反饋信號超過 P2267 設置的最大 值。 |
改變 P2267 的設置值 。或調整反饋增益系數。 | Off2 |
| F0450 BIST 測試故障 |
故障值： 1. 有些功率部件的測試有故障 2. 有些控制板的測試有故障 4. 有些功能測試有故障 8. 有些 I/O 模塊測試有故障(僅指 MM 420 變頻器） 16. 上電檢測時內部 RAM 有故障 |
1. 變頻器可以運行，但有的功能不能正確工 作。 2. 檢查硬件，與客戶支持部門或維修部門聯 系。 |
Off2 |
| F0452 檢測出傳動皮帶有 故障 |
電動機的負載狀態表明傳動皮帶故 障或傳動機構有故障。 |
檢查下列各項： 1. 驅動鏈有無斷裂，卡死或堵塞現象。 2. 如果使用了外接速度傳感器,檢查外接速度 傳感器是否正確地工作； 檢查參數 P2192（與允許偏差相對應的延遲時間）的 數值必須正確無誤。 3. 如果采用轉矩控制，以下參數的數值必須正確無誤： P2182（頻率門限值 f1）， P2183（頻率門限值 f2）， P2184（頻率門限值 f3）， P2185（轉矩上限值 1）， P2186（轉矩下限值 1）， P2187（轉矩上限值 2）， P2188（轉矩下限值 2）， P2189（轉矩上限值 3）， P2190（轉矩下限值 3）， P2192（與允許偏差對應的延遲時間）。 |
Off2 |
