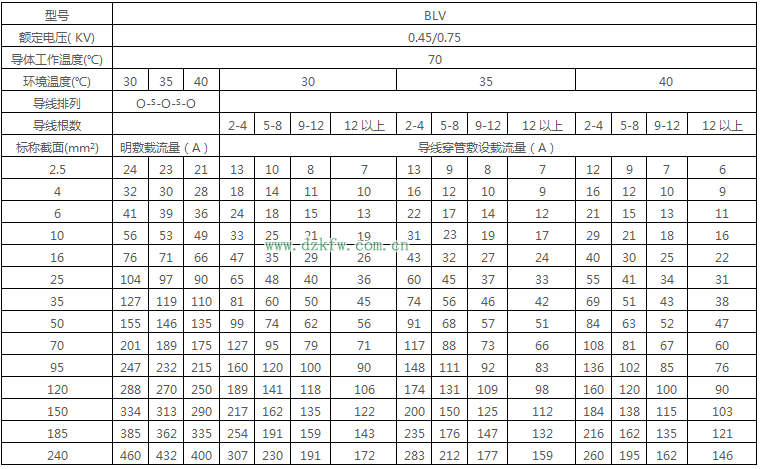

BLV絕緣電線明敷及穿線管時持續載流量對照表

注：明敷載流量值系根據S>2De(De為電線外徑)計算
BLX絕緣電線明敷及穿線管時持續載流量對照表

 注：明敷載流量值系根據S>2De(De為電線外徑)計算

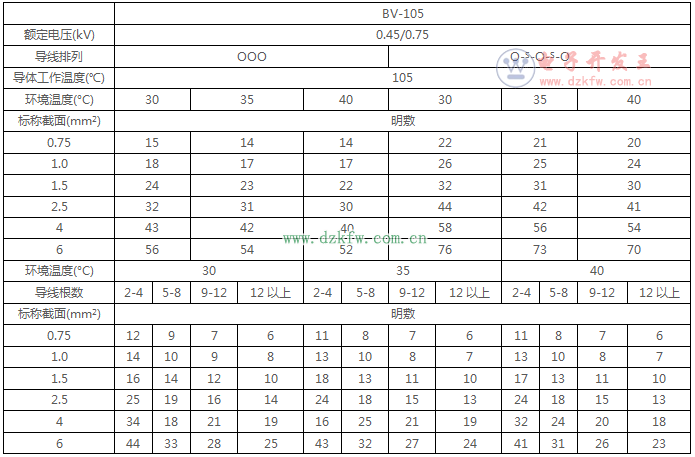

BV-105耐熱絕緣電線明敷及穿線管時持續載流量對照表

注：明敷載流量值系根據S>2De(De為電線外徑)計算

BV-105耐熱聚氯乙烯絕緣電線的載流量對照表

注1：本電線的聚氯乙烯絕緣中加了耐熱增塑劑，線芯允許工作溫度可達105℃，適用于高溫場所，但要求電線接頭用焊接或絞接后表面錫處理。電線實際允許工作溫度還取決于電線與電線及電器接頭的允許溫度，當接頭允許溫度為95℃時，表中數據應乘以0.92，85℃時應乘以0.84。
注2：BLV-105型鋁芯耐熱線的載流量可按表中的數據乘以0.78。
注3：本表中載流量數據系云南昌暉儀表制造有限公司經計算得出，僅供參考。

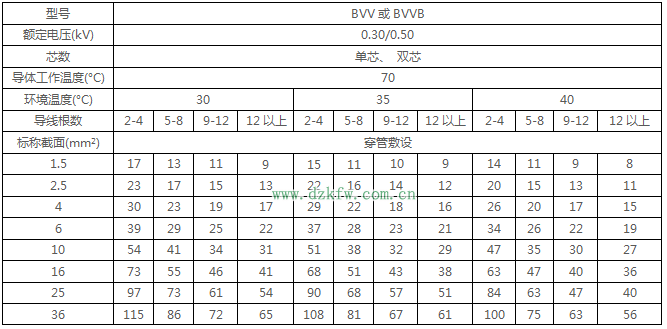

BVV、BVVB絕緣電線穿管暗敷時持續載流量

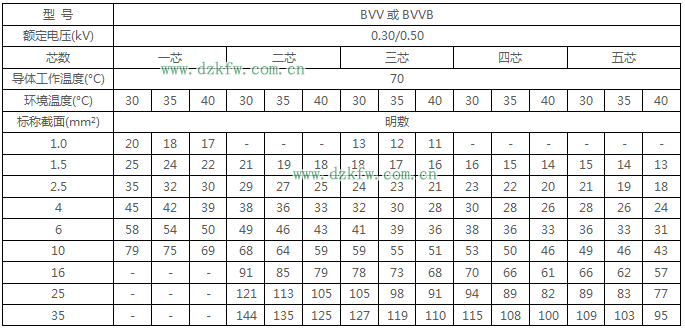

BVV、BVVB絕緣電線明敷時持續載流量

BV絕緣電線明敷及穿管時時持續載流量

注：明敷載流量值系根據S>2De(De為電線外徑)計算

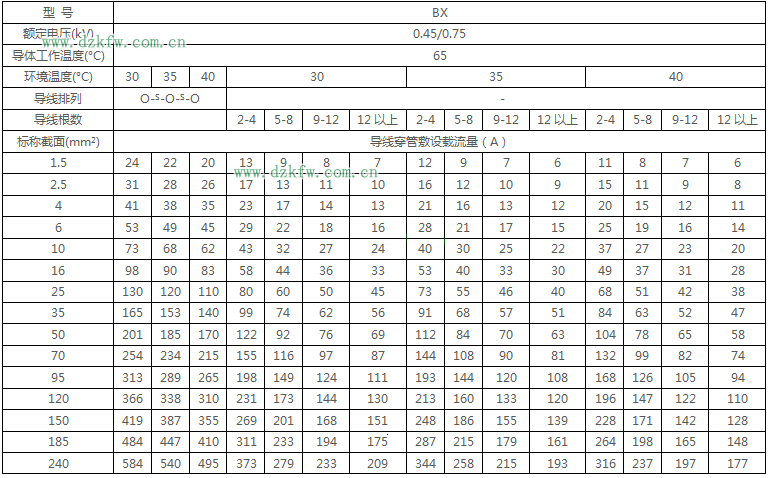

BX絕緣電線明敷及穿管時時持續載流量

注：明敷載流量值系根據S>2De(De為電線外徑)計算

聚氯乙烯絕緣電線穿鋼管敷設的載流量（θn=70℃）
聚氯乙烯絕緣電線穿塑料管敷設的載流量（θn=70℃）
聚氯乙烯絕緣電線明敷的載流量（θn=70℃）   單位：A
橡皮絕緣電線穿鋼管敷設的載流量（θn=65℃）

注1：目前BXF型銅芯只生產≤95mm2規格。
注2：表中代號G為焊接鋼管（又稱“低壓流體輸送用焊接鋼管”），管徑指內徑（GB3092-82《低壓流體輸送焊接鋼管》），DG為電線管，管徑指外徑（GB3640-83《普通碳素鋼電線套管》）。
注3：括號中管徑為51mm的電線管不推薦使用，因?yàn)楣鼙谔�薄，彎曲時容易破裂。
注4：表中管徑適用于：直管≤30m；一個彎≤20m；二個彎≤15m；三個彎≤8m，超長應設拉線盒或?qū)⒐軓椒糯笠患?jí)。
橡皮絕緣電線穿塑料管敷設的載流量（θn=65℃）

 注1：目前BXF型銅芯只生產≤95mm2規格。
注2：硬塑料管規格為輕型管，管徑指內徑，鴻雁電器公司生產無增塑料剛性PVC管，亦相當于重型管并符合IEC614標準。
注3：表中管徑適用于：直管≤30m；一個彎≤20m；二個彎≤15m；三個彎≤8m；超長應設拉線盒或增大一級管徑。

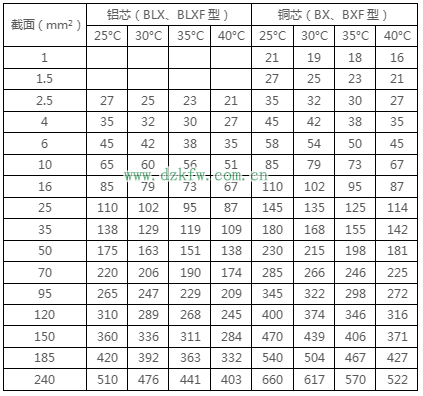

橡皮絕緣電線明敷的載流量（θn=65℃）       單位：A
注：目前BLXF型鋁芯只生產2.5-185mm2規格，BXF型銅芯只生產小于95mm2規格。
