會員注冊小編的上一篇原創文章講了CAN總線的終端電阻，其中提到阻抗不匹配時會引起信號反射，本文將用最通俗的語言讓您了解什么是阻抗匹配？什么是阻抗不匹配？
“阻抗匹配”的百度百科解釋為：
阻抗匹配主要用于傳輸線上，以此來達到所有高頻的微波信號均能傳遞至負載點的目的，而且幾乎不會有信號反射回來源點，從而提升能源效益。信號源內阻與所接傳輸線的特性阻抗大小相等且相位相同，或傳輸線的特性阻抗與所接負載阻抗的大小相等且相位相同，分別稱為傳輸線的輸入端或輸出端處于阻抗匹配狀態，簡稱為阻抗匹配。
“用人話”解釋上面阻抗匹配的定義無非以下三點：
- 阻抗匹配時傳輸線上無信號反射
- 信號傳輸效益最大化
- 負載阻抗與傳輸線阻抗大小相同、相位相同
一：阻抗匹配的原理
我們以最容易理解的直流電源和電阻（電阻≠阻抗)的例子講解阻抗匹配的原理：

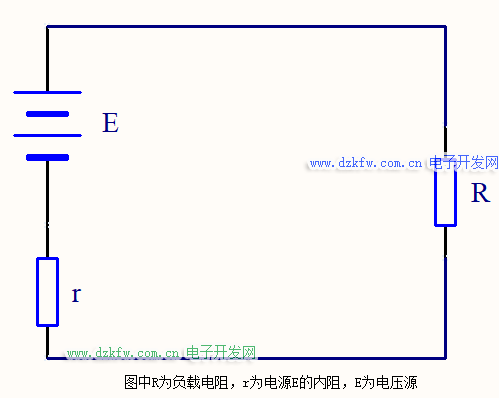

上圖中R為負載電阻，r為電源E的內阻，E為電壓源。由于r的存在，當R很大時，電路接近開路狀態；而當R很小時接近短路狀態。顯然負載在開路及短路狀態都不能獲得最大功率。

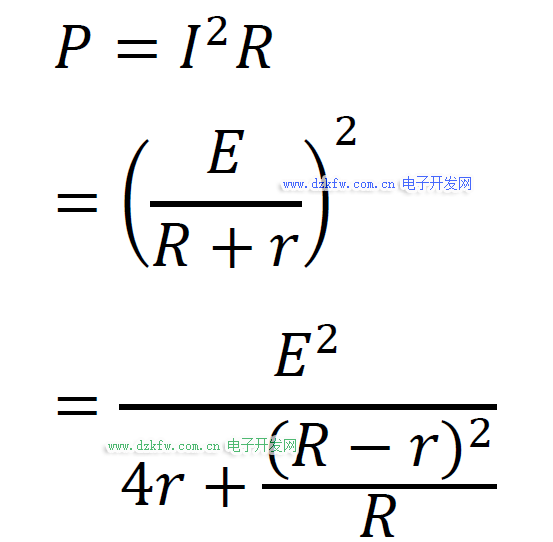

計算公式如下：
從上式可看出，當 R=r 時 ，式中分母中的(R-r)的值最小為0，此時負載所獲取的功率最大。所以，當負載電阻等于電源內阻時，負載將獲得最大功率。這就是電子電路阻抗匹配的基本原理。
r對應了電路中的輸入阻抗，R對應了電路中的輸出阻抗。
二：復雜情況說明
當然，在具有電阻、電感和電容的電路里，對交流電所起的阻礙作用叫做阻抗。阻抗常用Z表示。阻抗由電阻、感抗和容抗三者組成，但不是三者簡單相加。
如果三者是串聯的，又知道交流電的頻率f、電阻R、電感L和電容C，那么串聯電路的阻抗Z= R+i( ωL–1/（ωC）)，其中R為電阻，ωL為感抗，1/（ωC）為容抗。阻抗的單位是歐。
由此可見，一個具體的電路，其阻抗是隨時變化的，它會隨著電流頻率的改變而改變。容抗和感抗的值除了與電容和電感本身大小有關之外，還與所工作的交流電的頻率有關。
值得注意的是，在電抗電路中，電阻R，感抗與容抗的值不能用簡單的算術相加，而常用阻抗三角形法來計算。因而電抗電路要做到匹配比純電阻電路要復雜很多，除了輸入和輸出電路中的電阻成分要求相等外，還要求電抗成分大小相等符號相反（共軛匹配）；或者電阻成分和電抗成分均分別相等（無反射匹配）。
這里指的電抗X即感抗XL和容抗XC之差（僅指串聯電路來講，若并聯電路則 計算更為復雜）。滿足上述條件即稱為阻抗匹配，負載即能得到最大的功率。
三：前情回顧
回顧小編上一篇原創文章中講解信號反射的部分，可以發現，當r=R時，在電路中不會出現阻抗突變，故阻抗匹配時可以防止信號的反射；
