會員注冊什么是網孔分析法
網孔分析法是電路基本分析方法的一種，以網孔電流為待求變量，按KVL建立方程求解電路的方法。
根據基爾霍夫定律：可以提供獨立的KVL方程的回路數為b-n+1個，網孔只是其中的一組。
網孔電流：沿每個網孔邊界自行流動的閉合的假想電流。 一般對于M個網孔，自電阻×本網孔電流 + ∑（±）互電阻×相鄰。
網孔電流 + ∑本網孔中電壓升。
網孔分析法的分析方法
1、選網孔電流為變量，并標出變量方向（常設為順時針方向）
2、按照規律，采用觀察法分析網孔
a、網孔中電流源視為開路，電壓源視為短路。
b、以KVL為基礎，列出網孔內的自導與互導的電壓方程
3、解網孔電流
4、由網孔電流計算其它待求量
注意：電流源及受控源的處理
網孔分析法的一般步驟：
（1）選定一組網孔，標明網孔電流及其參考方向;
（2）以網孔電流的方向?yàn)榫W(wǎng)孔的巡行方向，列寫各網孔KVL方程;
（3）求解上述方程，得各網孔電流;
（4）原電路韭公共支路的電流就等于網孔電流。
原電路公共支路的電流等于網孔電流的代數和。
網孔分析方程
【網孔電流】根據電流的連續性，可以假定一個電流在指定的網孔中流動，這種電流稱為網孔電流，對于電路中每一個結點，網孔電流流入一次又流出一次，所以當以網孔電流作為電路待求變量時，電路的KCL方程自動滿足，只需列寫b-n+1個網孔的KVL 方程。
【網孔分析法】以網孔電流為待求變量，按KVL建立方程求解電路的方法稱為網孔分析法。其網孔電流方程也稱為網孔方程。

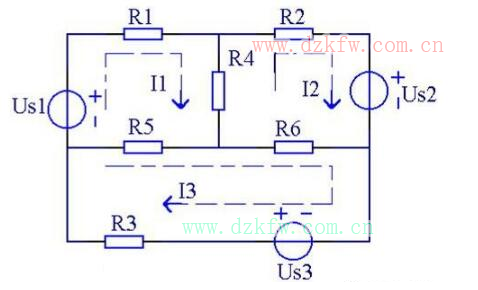

【例3-2-1】圖3-2-1所示電路列寫網孔方程。
解：假定網孔電流
分別在網孔1、2、3中流動，網孔電流的參考方向如圖3-2-1所示。
以支路電流為變量，列寫各網孔的KVL方程為
為得到以網孔電流為未知變量的電路方程，用網孔電流表示各支路電流，即有
將上述各式代入KVL方程，可得網孔電流方程
即為該電路的網孔方程，顯然，由此三個方程，可求解網孔電流。
網孔電流法的一般步驟
① 選網孔為獨立回路，并確定其繞行方向；
② 以網孔電流為未知量，列寫（b-（n-1））KVL方程（直接列出標準形式）；
③ 求解上述方程，得到 l 個網孔電流；
④ 求各支路電流，再根據題目要求求解其它電路參數；
網孔電流法的特點：僅適用于平面電路。
網孔分析法簡單例題

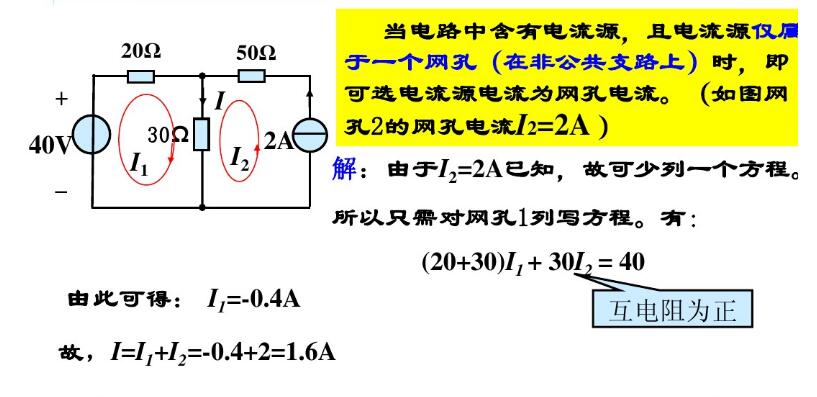

1、網孔分析法求解電流I
2、網孔分析法求解各支路電流
