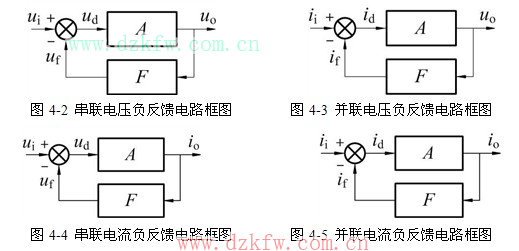

會員注冊根據反饋電路與放大電路在輸入端和輸出端的連接方式，負反饋分為四種方式：串聯電壓負反饋、并聯電壓負反饋、串聯電流負反饋和并聯電流負反饋
（1） 首先，以瞬時極性法確定反饋屬于正反饋還是負反饋。
（2） 其次，判別區分電壓反饋或電流反饋：
a) 電壓反饋：反饋信號取自輸出電壓，并與之成比例；
b) 電壓反饋：反饋信號取自輸流電壓，并與之成比例；
c) 判別方法：
輸出電壓短路法：將輸出電壓“短路”，若反饋信號消失，為電壓反饋，否則為電流反饋；
觀察法：除公共地線，若反饋線與輸出線接在同一點上，為電壓反饋，否則為電流反饋。
（3） 然后，判別區分串聯反饋或并聯反饋：
a) 串聯反饋：反饋信號輸入信號在電路輸入端以電壓形式作比較，兩者串聯；
b) 并聯反饋：反饋信號輸入信號在電路輸入端以電流形式作比較，兩者并聯；
c) 判別方法：
輸入短路法：將輸入信號“短路”，若反饋信號消失，為并聯反饋，否則為串聯反饋；
觀察法：若反饋信號與輸入信號接到放大電路的同一輸入端，為并聯反饋，否則為串聯反饋。
3、負反饋對放大電路工作性能的影響（1） 降低放大倍數
基本放大電路的增益（開環增益）為
（1）
反饋信號與輸出信號之比稱為反饋系數，以F表示
（2）
引入負反饋后，整個放大器的增益（閉環增益）為
（3）
可見，引入負反饋后，電路增益為原來的1/(1+AF)。
(1+AF)稱為反饋深度，其值越大，負反饋作用越強，|Af|越小。|1+AF|>>1，稱為深度負反饋，有
（4）
表明在深度負反饋情況下，閉環增益取決于反饋元件，而與開環增益無關。
（2） 提高增益的穩定性
對式（3）求導，得
（5）
電壓負反饋穩定輸出電壓，電流負反饋穩定輸出電流。
（3） 減小輸出波形的非線性失真
（4） 展寬通頻帶
（5） 影響電路輸入、輸出電阻
串聯負反饋增大輸入電阻，并聯負反饋減小輸入電阻；
電壓負反饋減小輸出電阻，電流負反饋增大輸出電阻。
