三相異步電動機的Y—Δ變換起動控制的連接線路如圖1所示，它主要有以下元器件組成：

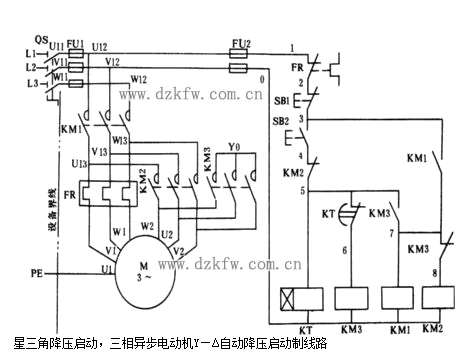

      圖 1  控三相異步電動機Y—Δ自動降壓啟動制線路

a.起動按鈕（SB2）。手動按鈕開關，可控制電動機的起動運行。

 b.停止按鈕（SB1）。手動按鈕開關，可控制電動機的停止運行。

c.主交流接觸器（KM1）。電動機主運行回路用接觸器，起動時通過電動機起動電流，運行時通過正常運行的線電流。

 d.Y形連接的交流接觸器（KM3）。用于電動機起動時作Y形連接的交流接觸器，起動時通過Y形連接降壓起動的線電流，起動結束后停止工作。

 e.Δ形連接的交流接觸器（KM2）。用于電動機起動結束后恢復Δ形連接作正常運行的接觸器，通過繞組正常運行的相電流。

f.時間繼電器（KT）。控制Y—Δ變換起動的起動過程時間（電機起動時間），即電動機從起動開始到額定轉速及運行正常后所需的時間。

g.熱繼電器（或電機保護器FR）。熱繼電器主要設置有三相電動機的過負荷保護；電機保護器主要設置有三相電動機的過負荷保護、斷相保護、短路保護和平橫保護等。

②控制原理

三相異步電動機Y—Δ轉換啟動的控制原理大致如下：

i.按下啟動按鈕SB2后，電源通過熱繼電器FR的動斷接點、停止按鈕SB1的動斷接點、Δ形連接交流接觸器KM2常閉輔助觸頭，接通時間繼電器KT的線圈使其動作并延時開始。此時時間繼電器KT雖已動作，接點應斷開，但其延時接點是瞬間閉合延時斷開的（延時結束后斷開），同時通過此KT延時接點去接通Y形連接的交流接觸器KM3的線圈回路，則交流接觸器KM3帶電動作，其主觸頭去接通三相繞組，使電動機處于Y形連接的運行狀態；KM3輔助常開觸頭閉合去接通主交流接觸器KM1的線圈。

ii.主交流接觸器KM1帶電啟動后，其輔助觸頭進行自保持功能（自鎖功能）；而KM1的主觸頭閉合去接通三相交流電源，此時電動機啟動過程開始。

iii.當時間繼電器KT延時斷開接點（動斷接點）KT的時間達到（或延時到）電動機啟動過程結束時間后，時間繼電器KT接點隨即斷開。

 iv.時間繼電器KT接點斷開后，則交流接觸器KM3失電。KM3主觸頭切斷電動機繞組的Y形連接回路；同時接觸器KM3的常閉輔助觸頭閉合，去接通Δ形連接交流接觸器KM2的線圈電源。

v.當交流接觸器KM2動作后，其主觸頭閉合，使電動機正常運行于Δ形連接狀態；而KM2的常閉輔助觸頭斷開使時間繼電器KT線圈失電，并對交流接觸器KM3聯鎖。電動機處于正常運行狀態。

vi.啟動過程結束后，電動機按Δ形連接正常運行。
