會員注冊開關量液位調節浮球有出線三根：公共線，高限位線，低限位線。需要對應的接入變頻器輸入信號側的開關量接入端口，接線圖舉例：
注意事項：開關量信號接線一定要注意分清公共線，不然可能會造成信號缺失，嚴重的話可能燒壞變頻器信號輸入端口。
浮球開關量信號來通過變頻控制電機的方式比較落后，而且沒有真正發揮變頻器功能，現在基本有條件的地方都用模擬量來控制變頻啟動了。
2，模擬量液位調節浮球。
（1）模擬量液位浮球是通過浮球將水箱或者容器內的液位信號，有效的轉化為電阻信號，進而轉化為標準的電壓，電流信號，輸入到變頻器。
（2）相應的電壓，電流信號～變頻器的電壓輸出，頻率輸出～電機的轉速，在變頻器PID控制器中相互對應。
（3）當液位低的時候，變頻器輸出高點，電機就轉的快點，相應的當液位高點的時候，變頻器輸出小點，電機轉慢點。

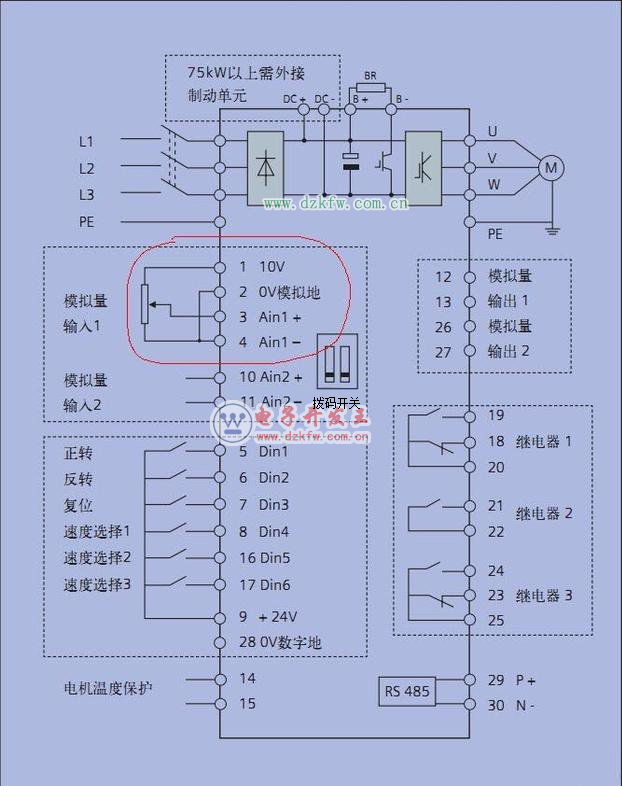

（4）模擬量信號液位調節浮球接線：
模擬量液位調節浮球一般為兩根線或三根線。兩根線多見于液位變送器類型。三根線多見于電阻類液位調節類型。
模擬量液位調節信號也需要對應的接入變頻器輸入信號側的模擬量輸入端口，接線需要對應正確。
注意事項：接線看清楚信號端口類型，不要混接或者錯開接。
（5）整個模擬量調節過程都是動態的實時矢量控制過程。也就是說模擬量浮球給的信號才能更好的發揮變頻器的作用。
開關量液位調節浮球接線圖解
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-10-21
Tags：浮球,開關量,液位調節
