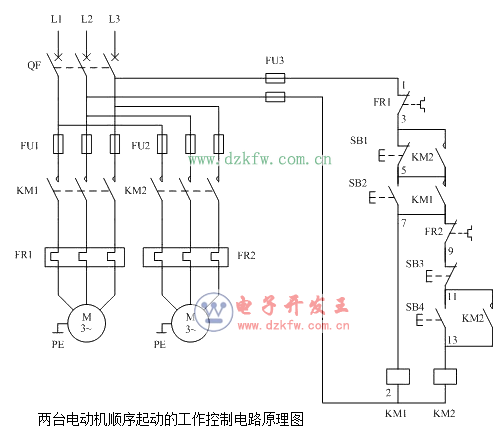

會員注冊兩臺電動機順序起動、順序停止電路原理圖
順序啟動、停止控制電路是在一個設備啟動之后另一個設備才能啟動運行的一種控制方法，常用于主、輔設備之間的控制，如上圖當輔助設備的接觸器KM1啟動之后，主要設備的接觸器KM2才能啟動，主設備KM2不停止，輔助設備KM1也不能停止。但輔助設備在運行中應某原因停止運行（如FR1動作），主要設備也隨之停止運行。
工作過程：
1、合上開關QF使線路的電源引入。
2、按輔助設備控制按鈕SB2，接觸器KM1線圈得電吸合，主觸點閉合輔助設備運行，并且KM1輔助常開觸點閉合實現自保。
3、按主設備控制按鈕SB4，接觸器KM2線圈得電吸合，主觸點閉合主電機開始運行，并且KM2的輔助常開觸點閉合實現自保。
4、KM2的另一個輔助常開觸點將SB1短接，使SB1失去控制作用，無法先停止輔助設備KM1。
5、停止時只有先按SB3按鈕，使KM2線圈失電輔助觸點復位（觸點斷開），SB1按鈕才起作用。
6、主電機的過流保護由FR2熱繼電器來完成。
7、輔助設備的過流保護由FR1熱繼電器來完成，但FR1動作后控制電路全斷電，主、輔設備全停止運行。
常見故障；
1、KM1不能實現自鎖：
分析處理：
一、KM1的輔助接點接錯，接成常閉接點，KM1吸合常閉斷開，所以沒有自鎖。
二、KM1常開和KM2常閉位置接錯，KM1吸合式KM2還未吸合，KM2的輔助常開時斷開的，所以KM1不能自鎖。
2、不能順序啟動KM2可以先啟動；
分析處理：
KM2先啟動說明KM2的控制電路有電，檢查FR2有電，這可能是FR2接點上口的7號線，錯接到了FR1上口的3號線位置上了，這就使得KM2不受KM1控制而可以直接啟動。
3、不能順序停止KM1能先停止；
分析處理：
KM1能停止這說明SB1起作用，并接的KM2常開接點沒起作用。分析原因有兩種。
一、 并接在SB1兩端的KM2輔助常開接點未接。
二、 并接在SB1兩端的KM2輔助接點接成了常閉接點。
4、SB1不能停止；
分析處理：
檢查線路發現KM1接觸器用了兩個輔助常開接點，KM2只用了一個輔助常開接點，SB1兩端并接的不是KM2的常開而是KM1的常開，由于KM1自鎖后常開閉合所以SB1不起作用。
