會員注冊操作者必須在電動機起動結(jié)束后，按下全壓運行按鈕，才可進行工作。若忘記按下全壓運行按鈕而進行工作，將會燒毀電動機。解決的辦法利用時間繼電器進行自動控制。 該電動機具有定時啟動功能

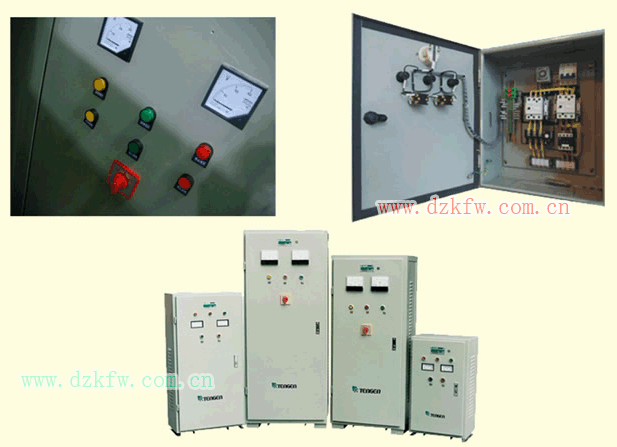

時間繼電器自動控制星三角降壓啟動控制電路原理圖解

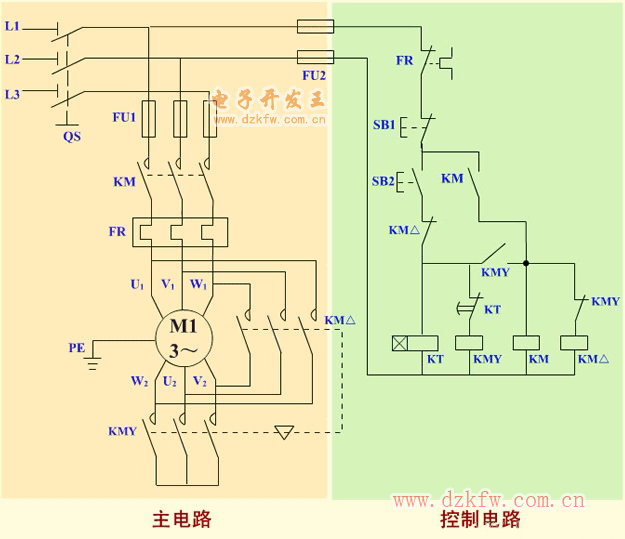

1、電路原理圖
2、電路組成
本電路由電源隔離開關(guān) QS；熔斷器 FU1、FU2；交流接觸器 KM、KMY、KM△；熱繼電器 FR；時間繼電器 KT；啟動按鈕 SB2；停機按鈕 SB1 及電動機 M 組成。
3、技術(shù)要求
電動機啟動時，電動機定子繞組接成 Y 形，降壓啟動，啟動完成電動機定子繞組接成 △ 形，電動機全壓運行。
4、工作原理

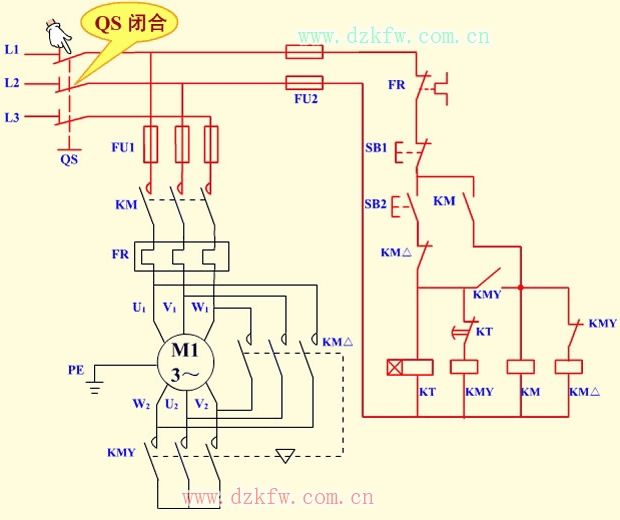

（1）合上 QS，電源引入。

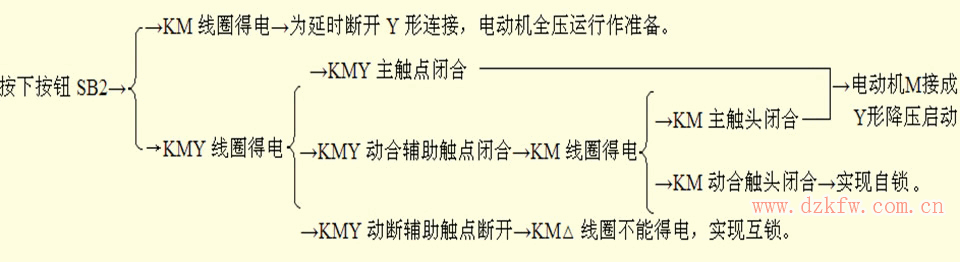

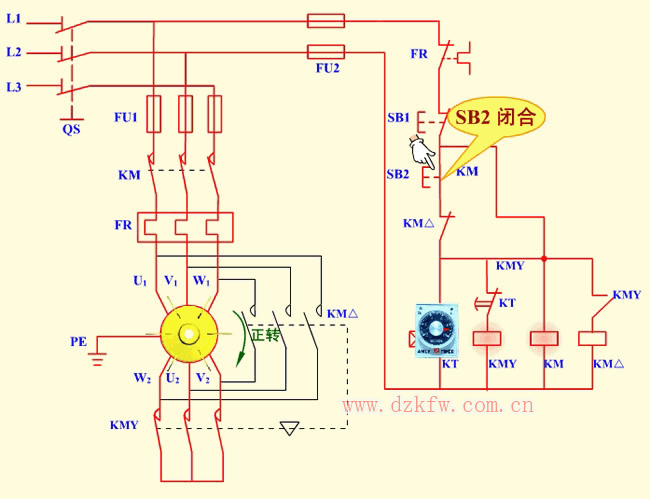

（2）電動機 Y 形接法降壓啟動

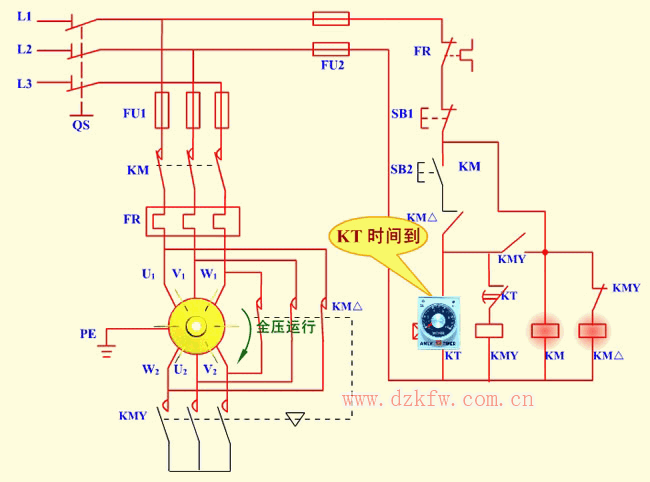

（3）電動機 △ 形接法全壓運行
（4）停止
按下 SB1 電動機停止運行。
（5）停止使用時，斷開電源開關(guān) QS。
