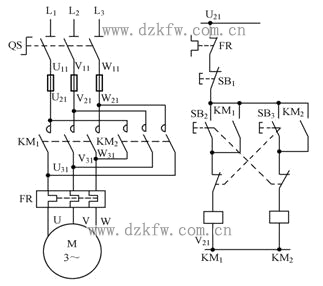

圖 “正—反—停”雙重互鎖手動控制電路原理圖
如圖所示，分別將KM1、KM2的動斷（常閉）觸點串接在對方線圈所在電路，使KM1、KM2的觸點互相制約，可保證KM1、KM2的線圈不會同時得電。此外，還可將復合按鈕或行程開關的常閉觸頭串接在對方接觸器的線圈電路中來實現機械互鎖。
互鎖控制電路原理
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2019-06-10
互鎖電器控制或機械操作機構用語。比如電器控制中同一個電機的“開”和“關”兩個點動按鈕應實現互鎖控制，即按下其中一個按鈕時，另一個按鈕必須自動斷開電路，這樣可以有效防止兩個按鈕同時通電造成機械故障或人身傷害事故。機械行業的某些場合也會用到類似的互鎖控制機構。有按鈕互鎖，接觸器互鎖等。
Tags：互鎖,互鎖電路
