會員注冊如下圖所示控電路能實現對兩臺三相異步電動機做定時交替工作。接觸器KM1和KM2分別控制電動機Ml和M2�？刂埔笫牵弘妱訖CM1工作確定的時間后，停止工作，且電動機M2開始工作; M2工作確定的時間后，停止工作，且M1又開始工作。

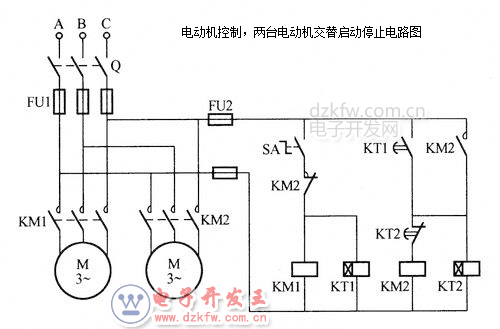

兩臺電動機交替工作控制電路接線圖
交替工作原理：合上電源開關Q和控制開關SA，KM1得電，使電動機M1起動運行，同時時間繼電器KT1得電。當KT1延時時間（運行時間）到，其常開延時閉合觸點閉合，使接觸器KM2得電并自鎖，使電動機M2起動運行；KM2常閉觸點斷開，KM1斷電，電動機M1停止運行，同時時間繼電器KT2得電，當KT2延時時間到，其常閉延時斷開觸點斷開，KM2斷電，其常開觸點斷開，KT2斷電。KM2的常閉觸點閉合，又使KM1得電，電動機M1再次起動運行，使兩臺電動機M1、M2進人定時交替工作狀態。
