有觸點行程開關，又稱為行程開關，行程開關的工作原理和按鈕相同，主要區別是它不是靠手的按壓，而是利用生產機械運動的部件碰壓而使觸點動作來發出控制指令的主令電器。

有觸點行程開關主要用于控制生產機械的運動方向、速度、行程大小或位置等，其結構形式多種多樣。

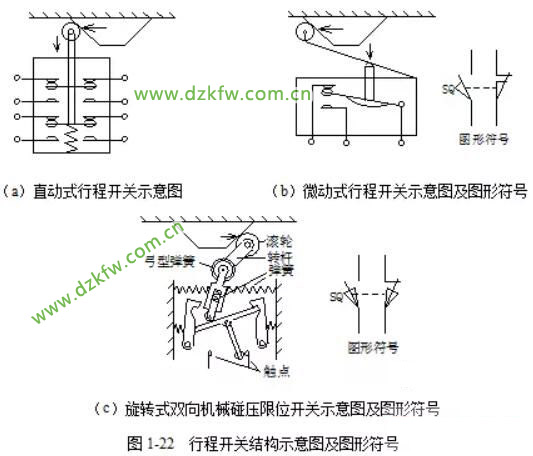

下圖為幾種操作類型的行程開關動作原理示意圖及圖形符號。

行程開關的主要參數有型式、動作行程、工作電壓及觸頭的電流容量。

目前，國內生產的行程開關有LXK3、3SE3、LXl9、LXW和LX等系列。常用的行程開關有LX19、LXW5、LXK3、LX32和LX33等系列。
