電磁爐需要同步振蕩電路保持IGBT驅動信號和LC諧振電路的同步，使其能夠穩定的工作。對電磁爐中的同步振蕩電路進行查找時，在其電路板中很難確定該電路的準確部位，可通過在其電磁爐對應的圖紙中進行查找，查找出該電路所包含的元器件后，再與電路板上的元器件進行對應，即可確定該電路中的元器件，典型電磁爐的具體查找方法如下圖所示。

　　電磁爐中的同步振蕩電路的結構形式有很多，比較常見的有兩種：一種是包含有鍋質檢測功能的同步振蕩電路；另一種則是不含鍋質檢測功能的同步振蕩電路。
　　

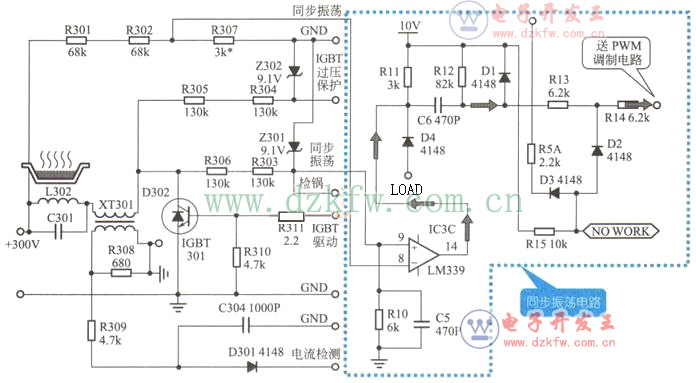

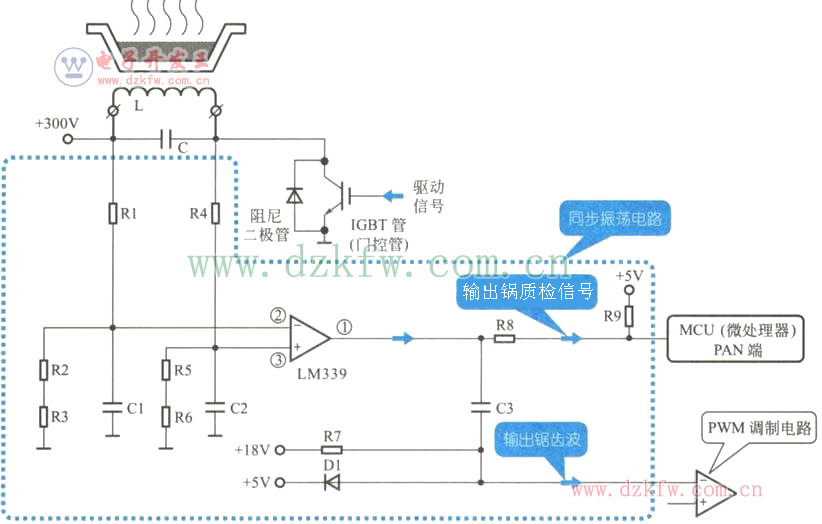

　　（1）如下圖所示為典型含有鍋質檢測功能的同步振蕩電路，該電路是由一個電壓比較器構成，通過對爐盤線圈L輸入端與輸出端的電壓，進行比較，從而得到控制電磁爐的同步信號和鍋質檢測信號。

　　（2）如下圖所示為典型不含鍋質檢測功能的同步振蕩電路，該電磁爐另有鍋質檢測電路，分別由2個電壓比較器構成，也是通過對爐盤線圈L輸入端與輸出端的電壓進行比較，從而控制電磁爐的同步信號。

　　通過圖紙查找到電磁爐的同步振蕩電路之后，按照圖紙上的標識，就可以在電磁爐電路板上找到相應的元器件，從而找到同步振蕩電路。
　　
　　電磁爐中常用的電壓比較器有2種，分別為LM339和LM393。其中LM339內部有4個相同的電壓比較器，因此又被稱為四電壓比較器；而LM393內部有2個形同的電壓比較器，因此又被稱為雙電壓比較器。
