電烙鐵是電子制作和電器維修的必備工具，主要用途是焊接元件及導線，按機械結構可分為內熱式電烙鐵和外熱式電烙鐵，按功能可分為無吸錫電烙鐵和吸錫式電烙鐵，根據用途不同又分為大功率電烙鐵和小功率電烙鐵。

電烙鐵的結構介紹

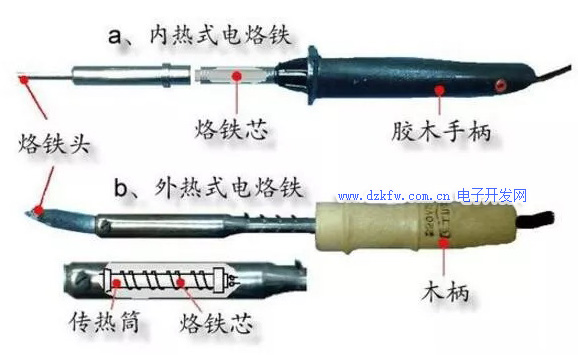

外熱式電烙鐵由烙鐵頭、烙鐵芯、外殼、木柄、電源引線、插頭等部分組成。由于烙鐵頭安裝在烙鐵芯里面，故稱為外熱式電烙鐵。烙鐵芯是電烙鐵的關鍵部件，它是將電熱絲平行地繞制在一根空心瓷管上構成，中間的云母片絕緣，并引出兩根導線與220V交流電源連接。外熱式電烙鐵的規格很多，常用的有25W、45W、75W、100W等，功率越大烙鐵頭的溫度也就越高。

內熱式電烙鐵由手柄、連接桿、彈簧夾、烙鐵芯、烙鐵頭組成。由于烙鐵芯安裝在烙鐵頭里面，因而發熱快，熱利用率高，因此，稱為內熱式電烙鐵。內熱式電烙鐵的常用規格為20W、50W幾種。

由于它的熱效率高，20W內熱式電烙鐵就相當于40W左右的外熱式電烙鐵。內熱式電烙鐵的后端是空心的，用于套接在連接桿上，并且用彈簧夾固定，當需要更換烙鐵頭時，必須先將彈簧夾退出，同時用鉗子夾住烙鐵頭的前端，慢慢地拔出，切記不能用力過猛，以免損壞連接桿。

電烙鐵的種類

1、外熱式電烙鐵：由烙鐵頭、烙鐵芯、外殼、木柄、電源引線、插頭等部分組成。由于烙鐵頭安裝在烙鐵芯里面，故稱為外熱式電烙鐵。烙鐵芯是電烙鐵的關鍵部件，它是將電熱絲平行地繞制在一根空心瓷管上構成，中間的云母片絕緣，并引出兩根導線與 220V 交流電源連接。外熱式電烙鐵的規格很多，常用的有 25W、45W、75W、100W 等，功率越大烙鐵頭的溫度也就越高。

2、內熱式電烙鐵：由手柄、連接桿、彈簧夾、烙鐵芯、烙鐵頭組成。由于烙鐵芯安裝在烙鐵頭里面，因而發熱快，熱利用率高，因此，稱為內熱式電烙鐵。內熱式電烙鐵的常用規格為20W、50W 幾種。由于它的熱效率高，20W 內熱式電烙鐵就相當于 40W 左右的外熱式電烙鐵。內熱式電烙鐵的后端是空心的，用于套接在連接桿上，并且用彈簧夾固定，當需要更換烙鐵頭時，必須先將彈簧夾退出，同時用鉗子夾住烙鐵頭的前端，慢慢地拔出，切記不能用力過猛，以免損壞連接桿。3、恒溫電烙鐵：電烙鐵由于恒溫電烙鐵頭內，裝有帶磁鐵式的溫度控制器，控制通電時間而實現溫控，即給電烙鐵通電時，烙鐵的溫度上升，當達到預定的溫度時，因強磁體傳感器達到了居里點而磁性消失，從而使磁芯觸點斷開，這時便停止向電烙鐵供電；當溫度低于強磁體傳感器的居里點時，強磁體便恢復磁性，并吸動磁芯開關中的永久磁鐵，使控制開關的觸點接通，繼續向電烙鐵供電。如此循環往復，便達到了控制溫度的目的。4、吸錫電烙鐵：是將活塞式吸錫器與電烙鐵溶為一體的拆焊工具。它具有使用方便、靈活、適用范圍寬等特點。這種吸錫電烙鐵的不足之處是每次只能對一個焊點進行拆焊。

電烙鐵的工作原理

通過電源線把交流電加到烙鐵芯的兩端，由于烙鐵芯屬于一種發熱電阻絲，故它可直接把電能轉換成熱能，再通過熱的傳導作用，把熱能傳導給烙鐵頭，加熱后可用來進行焊接。

電烙鐵控溫范圍是100℃～400℃，調溫標志標明低、中、高位，控溫精度標稱±5%，采用了熱電偶傳感器。控制電路采用了交流市電直接降壓、濾波、穩壓供電方案。

市電AC220V經R1降壓、D1半波整流、D2削波穩壓、C1濾波后作為比較器件IC的電源電壓及調溫設定電壓源。

IC-A③腳為熱電偶檢測電壓輸入端（與溫度值對應）；②腳為調溫設定電壓。在②、③腳兩端電壓比較后，由①腳輸出。

其中R5的作用是將輸入的很少一部分反饋至同相輸入端③腳，以使在小信號波動時輸出鎖定不變。當熱電偶檢到溫度偏低時；③腳電平相對②腳低，使輸出①腳也低。

進而使IC-B放大器⑥腳相對于固定偏置的⑤腳偏低，使輸出⑦腳為高。由于IC-B⑤腳電壓是由AC220V經R6、R7分壓而得，因而，頻率、相位完全與AC220V相同。

與⑥腳直流比較后在⑦腳輸出交流電壓。該交流電壓經C2、D4、D3和D4反向并聯（作用同雙向二極管）觸發雙向可控硅，使相應的電壓加到烙鐵電熱絲上，以達到恒溫的目的。
