一、水位開關

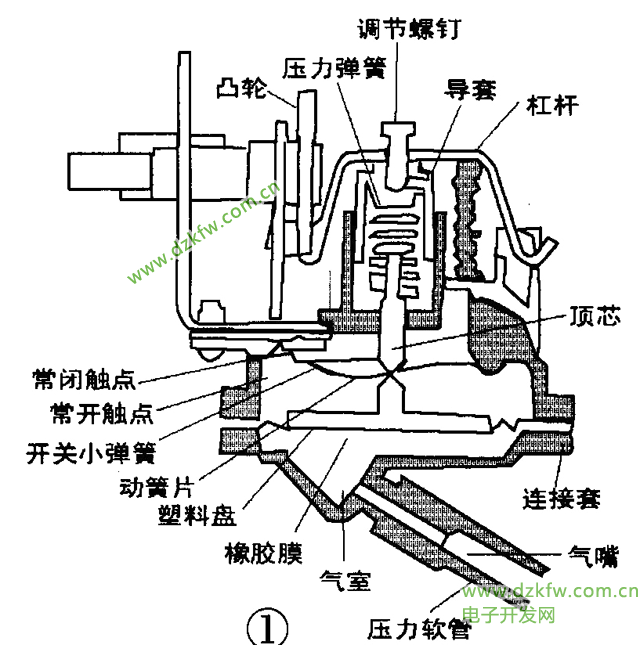

    水位開關是波輪式全自動洗衣機控制洗滌桶中水量的電氣元件，水位開關主要由杠桿、導管、調節螺釘、壓力彈簧、凸輪、頂芯、開關小壓簧、動簧片、塑料盤、橡膠膜、氣室、壓力軟管（導壓管）、連接套、氣嘴、常開觸點、常閉觸點組成，如圖1所示。

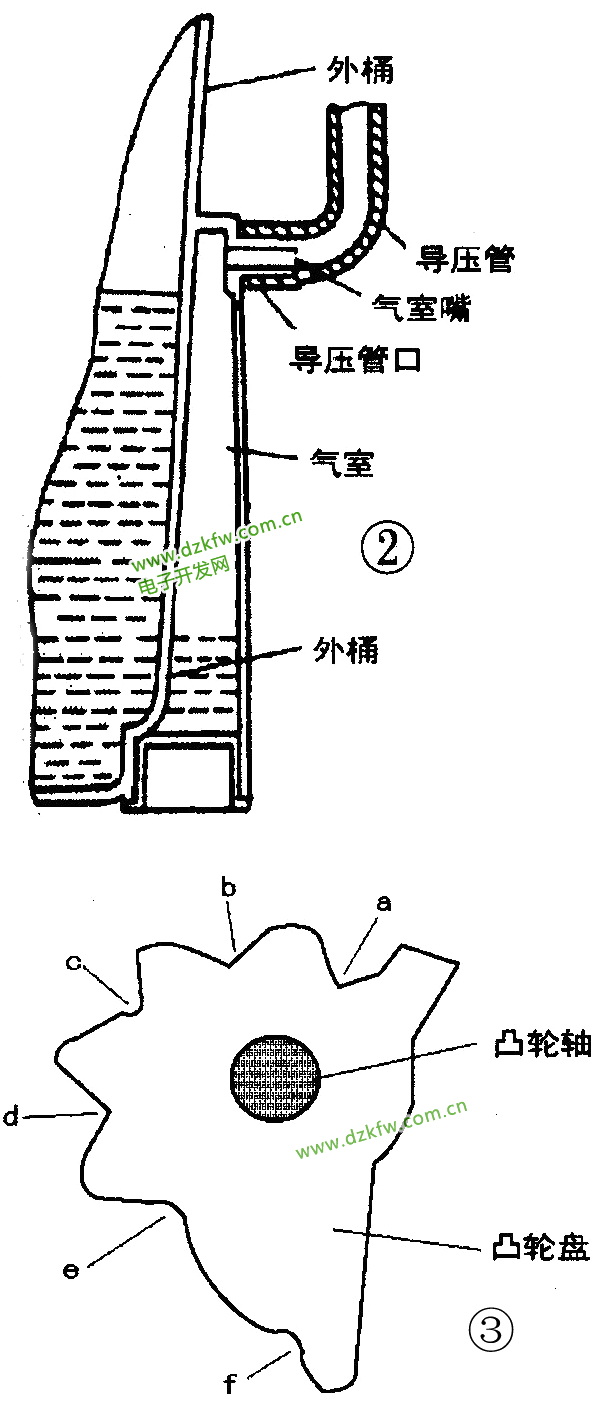

    水位開關通過導壓管（壓力軟管）與洗衣機外桶上的氣室連接，而氣室是與外桶底部連通的，如圖2所示。在洗衣機洗滌工作過程中，當進水電磁閥向洗滌桶內進水時，桶內的水面會不斷地升高，在它超過外桶底部的氣室入口時，氣室內的空氣被壓縮，氣壓也隨著增大，水位開關內的橡皮膜被氣壓推動逐漸向上運動，帶動水位開關內部觸點通斷；當排水時，桶內的水位逐漸下降，氣壓也隨之下降，當壓力下降到水位開關的觸點復位點時，觸點動作，接通脫水電路，開始脫水。

    水位開關凸輪軸的頂端裝有水位旋鈕，用戶可以通過擰動旋鈕來設定水位，當凸輪軸轉動時，凸輪的a,b,c,d,e,f六個點分別與杠桿接觸，如圖3所示。杠桿在不同位置時壓力彈簧的壓力也不相同，開關閉合點和復位點也不相同，因此形成高、中、低等不同的水位，同時水位開關還設置了補進水功能，若開始洗滌后，用戶感覺水位不夠，可以將旋鈕擰到“補進水”位置，就開始補水，手松開后，停止補水。

二、水位傳感器

    帶有模糊控制的電腦全自動洗衣機多采用水位傳感器來控制水位，水位傳感器與水位開關的作用相當，能更加準確地控制水位，一般具有10擋水位或15擋水位，而水位開關最多只具有三四擋水位，因此水位傳感器在電腦全自動洗衣機中被越來越廣泛采用。

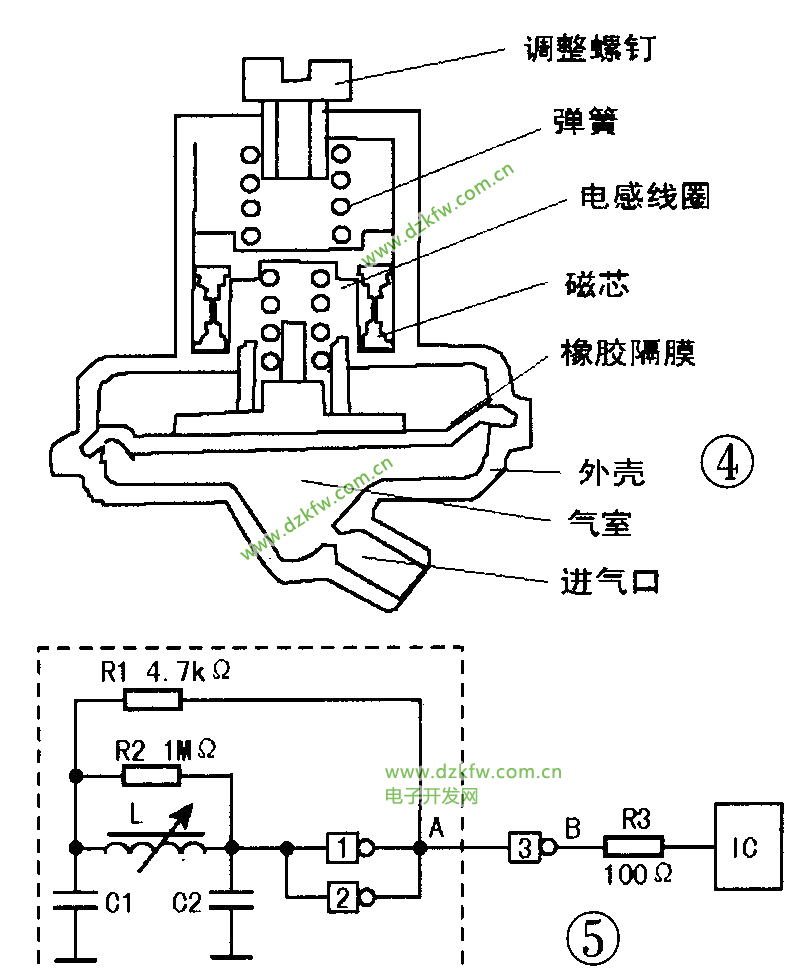

    水位傳感器的結構如圖4所示，橡膠隔膜的作用是密封氣室；彈簧的作用是以一定的彈力壓在橡膠隔膜上，將橡膠隔膜的非線性變化轉變成磁芯的線性位移變化，同時對磁芯的抖動現象起阻尼作用；磁芯的作用是在周圍產生磁場，通過它上下的移動來改變電感線圈的電感量。電感線圈與電容組成LC振蕩電路，如圖5所示，通過電感線圈電感量的變化，改變其振蕩電路的振蕩頻率；調整螺釘可以調整水位傳感器的精度。

    電路中虛線框內的元件安裝在水位傳感器外殼上，虛線框內電路由反相器1,2，電阻R1,R2，電容C1,C2，電感線圈L組成基本LC振蕩電路，反相器3將振蕩電路輸出的非數字脈沖信號，送到單片機IC中。反相器1-3是數字電路，輸入端為高電平時，輸出端為低電平，反之輸入端為低電平時，輸出端為高電平。由于R1,R2兩個電阻加在反相器1,2的輸入和輸出兩端，使反相器工作特性發生變化，并使該電路工作在線性放大區，電路對輸入信號有近10倍的放大作用。

LC振蕩電路接通電源后便開始振蕩。若桶內無水，A點就輸出一個周期為24kHz左右固定頻率的振蕩信號。

    桶內進水后，氣室內的空氣被壓縮，通過導壓管、進氣口進入水位傳感器的密封“腔”內，隨著水位不斷升高，加在橡膠隔膜上的壓力增大，克服彈簧的彈力帶動磁芯向上運動，這樣固定在水位傳感器外殼上的電感線圈的電感量L逐漸增大，根據LC振蕩頻率公式可知，電感量的增大，將使電路的振蕩頻率逐漸下降。對于洗衣機的不同水位，水位傳感器都有與之對應的頻率脈沖信號輸出，在注水過程中，當水位傳感器輸出的脈沖信號與選定儲存在單片機中的頻率相同時，單片機就判斷為已達到要求水位量，洗衣機停止注水，開始執行洗滌程序。排水時與進水時相反，當排水開始時，加在水位傳感器橡膠隔膜上的壓力逐漸減小，排水到一定水位（復位水位）時，水位傳感器A點輸出周期為24kHz左右固定頻率的振蕩信號，電腦板單片機IC根據水位傳感器的信號判斷水已排完，可以執行下一程序。

    故障現象1：進水不止，洗滌不工作。

    分析檢修：若洗衣機一直進水不止，洗滌不工作，在進水至溢出后，關斷電源，拔下與水位開關連接的導線，用萬用表測量水位開關兩插片端口間的電阻值是否為零（或小于0.5Ω），若阻值為零或小于0.5Ω則故障源不是水位開關，此時可用一段導線把電腦板上的水位插座短接，若還是進水不止，則問題出在電腦板或進水閥，需再作進一步判斷。若測得水位開關兩端口阻值為無窮大，而且導壓管與桶體連接處有水進入，則是水位開關漏氣或?qū)�壓管漏氣，或水位開關與導壓管、導壓管與外桶氣室嘴連接處開膠、密封不好。此時可將水排掉后，用力吹氣進入導氣管，把水位開關靠近耳朵聽是否有觸點通斷聲，或是否有漏氣聲，接著檢查水位開關與導氣管接口處的連接密封是否良好。若是連接處開膠漏氣，應按照下述步驟抹膠重新裝配：

    (1)從水位開關氣嘴中部0.6cm處到氣嘴根部均涂上膠，涂抹均勻，而且不能堵住水位開關氣嘴。

    (2)將導壓管插到水位開關氣嘴根部，并旋轉兩下，確保導壓管安裝牢固，沾膠均勻。

    (3)將導壓管卡夾在水位開關氣嘴中部（約0.6cm處），夾緊，避免松脫。

    (4)約過10分鐘待膠基本凝固后注水試機，轉換水位觀察各擋進水水位是否正常。

    故障現象2：不脫水。

    分析檢修：在故障出現時，拔掉電腦板上的水位開關，等1分鐘左右，或在空桶狀態下拔掉電腦板上的水位開關插線，通電選擇脫水等約10s左右，若可進入脫水狀態則說明故障原因是水位開關不能復位；若還是不能脫水，則是電腦板、電機或其他部件有伺題；若只是波輪轉桶不轉，則有可能是離合器問題，或排水電機有問題，不是水位開關故障。

    故障現象3：未排完水就開始脫水（帶水脫水）。

分析檢修：在確認程序選擇正常的前提下，在出現故障時，馬上斷電，然后拔掉水位開關上的插線，用萬用表測量水位開關兩插片間的阻值，若為無窮大，則問題就有可能是水位開關或?qū)�壓管漏氣引起的。若測得阻值為零，則用一導線把電腦板的水位插座短接，如果故障依舊，則問題出在電腦板；若故障排除，則說明連接水位開關與電腦板的連線斷路或接觸不良。
