一種像羽毛球拍的電子滅蚊拍，當有蚊子時，用滅蚊拍一扇，蚊子撞在滅蚊拍金屬網上，“啪”的一聲，蚊子便被高壓擊死。該滅蚊拍的電路原理測繪圖見附圖所示，供參考。

這是一種變壓器反饋式的振蕩器，經變樂器次級升壓的電壓，又經由C1~C4及D3~D5組成的倍壓電路再升壓成一千多伏高壓。此高壓接至間隔約2~3mm的叉指式絕緣的滅蚊拍網的兩端，形成高壓電網。該電路中C3所承受的電壓最高，而且是貯能功能的電容，在使用中頻繁充放電，導致C3較易損壞。當發生不能升壓故障時，更換C3 大多能排除故障。

電蚊拍是一種家用的小電子產品，利用直流升壓電路將電池電壓提升到1500V左右的直流高壓來擊斃蚊蠅。電蚊拍克服了蚊香、噴霧劑等傳統驅蚊方法對人體健康的不利影響，具有無味、無毒、無害等特點，以其經濟實用、簡便有效、無化學污染等優點受到人們的普遍歡迎。

反激式開關電路和倍壓升壓電路組成的一種電蚊拍電路圖：

揭秘電蚊拍電路+實用篇（附電路原理圖以及維修方法！）：

一、電蚊拍電路原理：

電路一

該電路主要由高頻振蕩電路、三倍壓整流電路和高壓電網三部分組成。當按下電源開關SB時，由三極管VT和高頻變壓器TU構成的高頻振蕩器通電工作，把3 V直流電變成18 kHz左右的高頻交流電，經TU升壓到約600 V，再經二極管VD2～VD4、電容C1～C3的三倍壓整流升高到l500 V左右，加到蚊拍的金屬網上。當蚊蠅觸及金屬網絲時，造成電網短路，蚊蠅即會被強大的電流擊暈、擊斃。電路中，紅色發光二極管HR和限流電阻R，構成指示燈電路，用來指示電路通斷狀態及顯示電池電能的耗損情況。

電路二

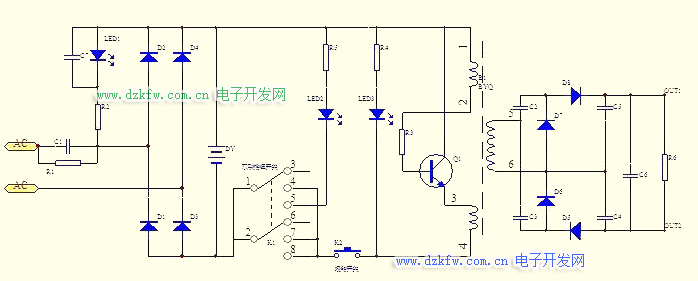

此款是帶有充電功能的電蚊拍，前半部分為簡單的充電電路主要由4個二極管和一個發光二級管構成，當電源充電完成時LED1發光。后半部分電路也由高頻振蕩電路、四倍壓的整流電路和高壓電網組成。

二、維修方法：

1．指示燈VDl不亮 在保證電池G供電正常的情況下，故障多系按鈕開關SB內部接觸不良所致。SB為6mm×6mm立式微型輕觸開關，在120mA工作電流條件下頻繁開關，極容易造成內部觸點氧化開路，換用新的或者徹底清除銹蝕物后涂上一層薄錫即可排除故障。
2．VD1亮，但無高壓。分析檢修：按下開關時聽不到變壓器T在通電瞬間產生的音頻“吱……”聲，用螺絲刀接觸電網無火花，此現象說明振蕩電路不工作。故障原因多為VT損壞，焊下VT檢測，發現該管e—c極開路，換用2N5609或原型號新管即可排除故障。如果手頭無此類管子，亦可用BC489、BC538、8050、9013 NPN型三極管代替。如果檢查VT并未損壞、且通電后明顯發燙，說明變壓器T內部線圈(尤其高壓線圈L3)擊穿，須用同規格漆包線重繞制，一般這種故障并不多見。
3．高壓不足： 原因多是c1～c3中有電容開路或容量變小，或二極管vD2～vD4其中之一損壞，須檢測并更換新的；另外，電池G電壓不足(vDl亮度明顯下降)也會造成高壓不夠，只要更換新電池便可排除故障。電蚊拍是逆變的原理，把直流電逆變為交流電，再經過倍壓，產生一千多伏的直流電壓，用高壓去電擊蚊子。

三、修理流程：

1、用萬用表直流電壓檔測量電池兩端，正常值應是3伏左右，低于正常值要更換電池。再檢查電池夾是否生銹，如果有銹漬，要用砂布擦干凈。
2、檢查微動開關是否接觸良好，可用萬用表電阻檔測量通斷，就可判斷是否接觸良好。如果接觸良好，發光二極管將被點亮。否則要檢查發光二極管。
3、檢查升壓變壓器直流電阻，兩組是0歐，一組是150歐左右，這組在通電情況下測量，交流電壓在350伏左右。
4、檢查振蕩管。該管有兩種型號：S8050、5609 。注意管腳分布不一樣，通電檢查集電極(C)為0伏，基極（B）為3.4伏，發射極(E) 為2.8伏，B與E之間相差0.6——0.8伏。
5、檢查倍壓電容。用萬用表×1檔在路測量電容兩端，指針沒有偏向零點，就是好的。如果擊穿，指針就會偏向零點。電容擊穿后，電蚊拍通電會發出吱吱聲。
6、檢查升壓二極管。用萬用表×10檔在路測量二極管兩端，正反向電阻正常就是好的。如果擊穿，指針就會偏向零點。
7、檢查網拍。用萬用表直流電壓2500伏檔在路測量網拍兩端，直流電壓在一千多伏以上就是正常了。如果低于七百多伏，電容就有擊穿。測量時注意安全，防止電擊。
8、如果通電測量網拍沒有電壓，升壓變壓器沒有交流電壓，那就是網拍有短路故障。斷電后 ，用萬用表×10K檔在路測量網拍兩端，直流電阻300K左右。
