電熱水壺相信是很多人家里的標配家電之一，它方便使用，水開后能自動斷電。

電熱水壺的工作原理為，水沸騰時產生的水蒸汽使蒸汽感溫元件的雙金屬片變形，這種變形通過杠桿原理推動電源開關斷電。其斷電是不可自復位的，故斷電后水壺不會自動再加熱。

電水壺采用的是蒸氣智能感應控溫，具有水沸騰后自動斷電、防干燒斷電的功能。隨著生活的需要，現在的電水壺也正在向多功能方向發展，如防漏、防燙、鎖水等。電水壺具有加熱速度快，保溫效果好，過濾功能強，式樣多等優點。

然而，電熱水壺在使用過程中，很容易產生一些故障就無法使用了，有些人選擇扔掉，然后重新買新的電熱水壺。當然，如果家里銀子多那也無妨。銀子想不花，那就隨我，發揮小電工的特長，況且勤儉節約的中華美德，試試能不能修好吧！

電熱水壺工作原理

今天我們就來了解一下它的工作原理

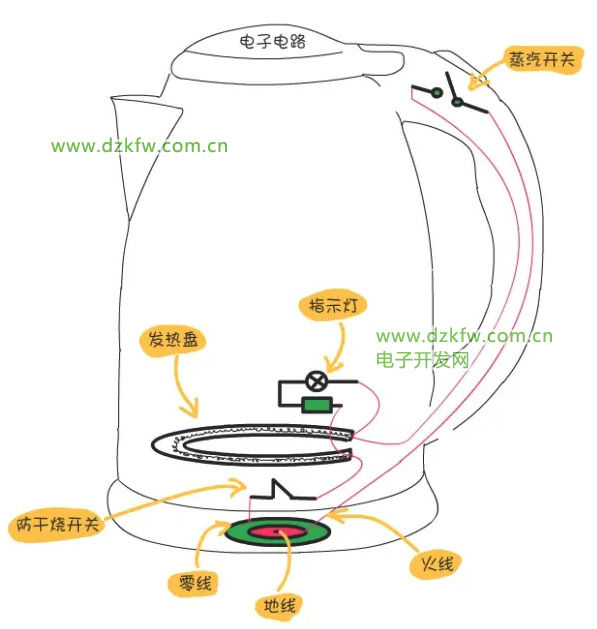

一般電熱水壺的結構是這樣的。



發熱盤是固定到熱水壺上的,發熱盤里面其實就是發熱電阻絲,通電就能加熱。一般只要發熱盤不壞，其它器件損壞導致的故障一般都可以維修。
當我們按下蒸汽開關電路開始接通發熱盤發熱，指示燈亮水會慢慢被加熱蒸汽開關內部有一個蝶形雙金屬片當熱水壺內的水沸騰時會產生大約100℃的蒸汽蒸汽會通過管道熏到蒸汽開關蒸汽開關的蝶形雙金屬片就會受熱發生變形從而切斷電源停止加熱。


我們再來看看電熱水壺的工作原理吧，其實并不復雜，一般電熱水壺的電路原理圖如下圖所示。

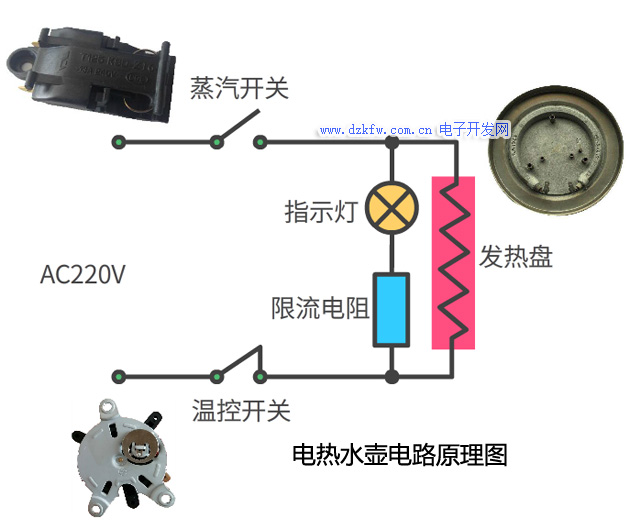

▲ 電熱水壺電路原理圖

當蒸汽開關合上，指示燈亮，發熱盤開始通電進行加熱，加熱到水沸騰后會產生蒸汽，蒸汽熏到蒸汽開關會使其金屬片膨脹變形，從而斷開電路停止加熱。溫控開關正常下是閉合的，只有當水被燒干時才會斷開。
不同廠家生產的產品可能會有些小差異，電路可能會有所不同，但總體原理都是差不多的。下面講講幾個關鍵的零件作用與工作原理。

溫控開關（防干燒開關）

溫控開關，也叫溫控器、防干燒保護器，溫控開關是緊貼著加熱盤的，是一個常閉的開關，是熱水壺的關鍵部件。

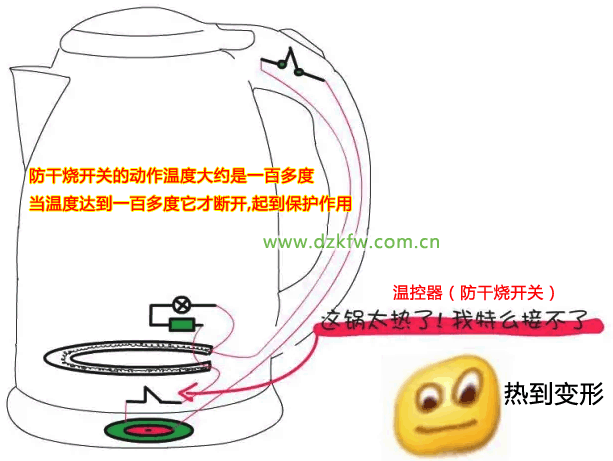

防干燒開關固定在水壺底部這是一個常閉的開關一般都是處在閉合的狀態防干燒開關跟蒸汽開關的動作溫度不同。它的動作溫度大約是一百多度當溫度達到一百多度它才斷開。

如果蒸汽開關發生故障不能及時切斷電源時水就會一直被燒干。

水壺底部會過熱當水壺底部溫度高于一百多度防干燒開關的蝶形雙金屬片會受熱變形





▲ 溫控開關

溫控器還有個作用就是個連接頭，可以連接到底座將電通上來，幾個圓環分別是火線、零線、地線。

當水壺里的水燒干時，溫控開關的金屬片膨脹變形會推動桿子，從而使溫控開關的觸點斷開，實現斷電。

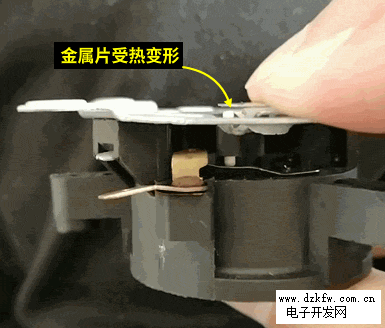

▲ 電熱水壺溫控器工作原理

正常情況下溫控器這個觸點是常閉的，使用久之后，銅片容易失去彈性，從而導致觸點接觸不了無法通電，這是溫控器的常見故障。（溫控器經常會壞）

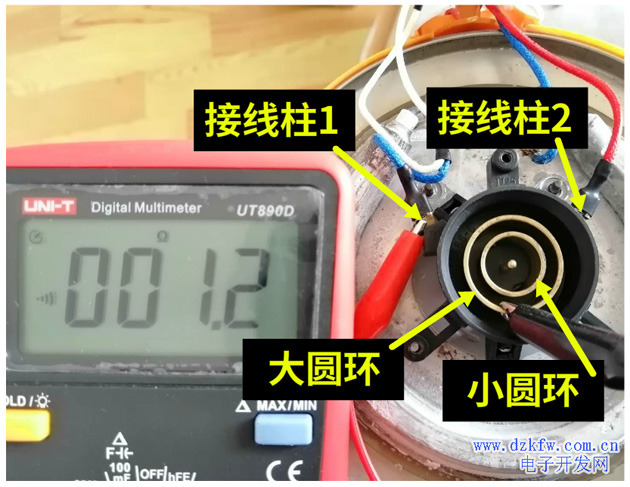

想要檢查溫控器觸點導通與否，可以用萬用表檢查一下，接線柱1要么跟大圓環是通的，要么就是跟小圓環是通的；如果接線柱1跟大圓環是通的，那么接線柱2應該就是跟小圓環是通的，如果不通，說明觸點有問題無法通電了。



如果銅片彈性差導致觸點接觸不了，可以嘗試彎折一下銅片使之接觸到位，如果觸點還是無法接觸上，那就只能更換一個溫控器了。

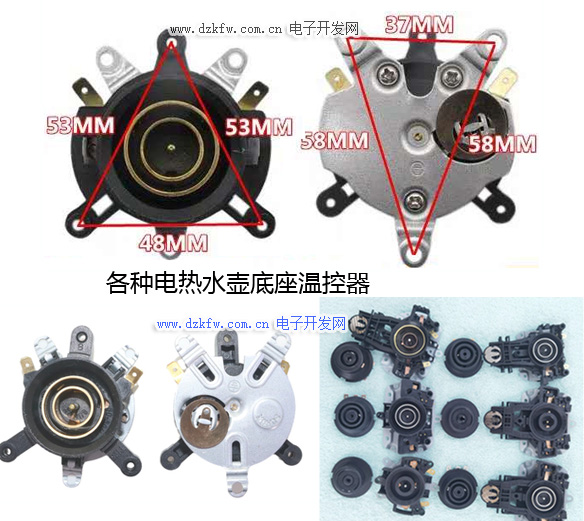

溫控器在網上選購，價格也不高，一般五六塊一個還包郵，在選購時要注意溫控器要跟原來的尺寸一致，關鍵是幾個螺絲孔要跟原來一致，可以用尺子量一下是否合適。



▲溫控器尺寸要跟原來的一致

蒸汽開關

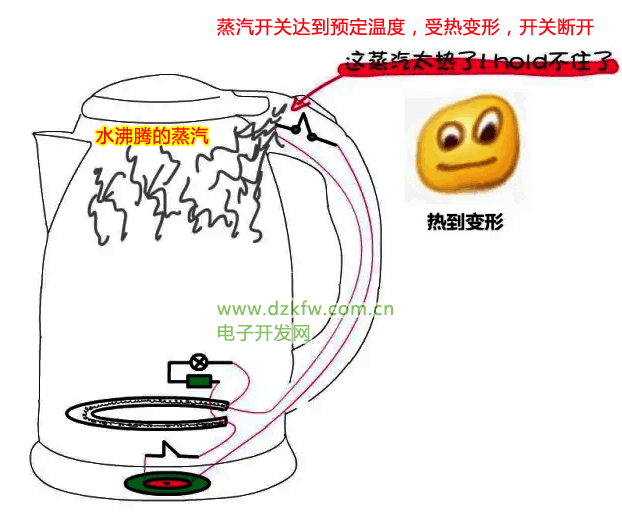

蒸汽開關，我們燒開水時把這個開關合上，當水沸騰后會產生蒸汽通過導管熏到蒸汽開關，蒸汽開關受熱，金屬片會膨脹變形，從而使開關斷開，實現水開后自動斷電。

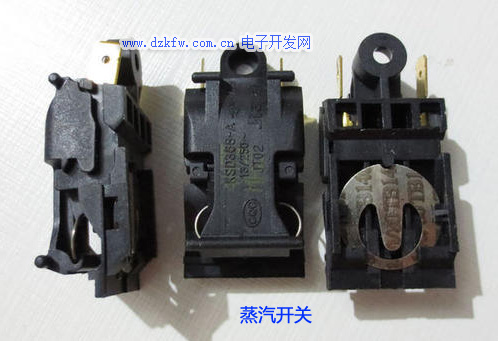

▲ 蒸汽開關

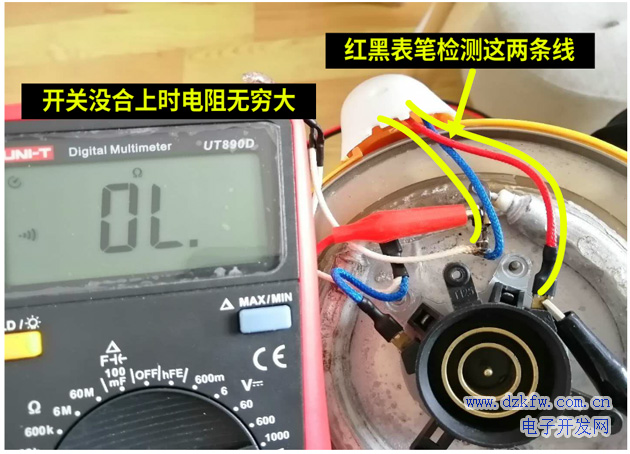

蒸汽開關一般安裝是壺體的把手位置，不用拆開把手就能測，想知道蒸汽開關的好壞，可以像下面這樣用萬用表檢測一下。





▲ 開關合上時電阻值應該要為零

除了這樣檢測外，如果水沸騰后無法自動斷電，說明蒸汽開關也是有問題的，需要更換了。

發熱盤

發熱盤是電熱水壺的制熱器件，通上電就能發熱，跟水壺是焊接在一起的，一般只要發熱盤不壞、外殼不壞，其它器件都好換，如果發熱盤壞了那就只能扔了。

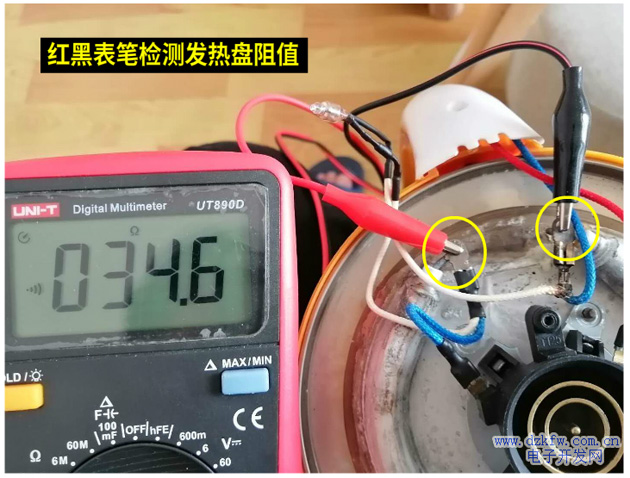

一般發熱盤的電阻值是35Ω左右。（一般很少會壞） 阻值大小可以通過焦耳公式P=U*U/R ,所以R=U*U/P,這里U=220v, P為水壺的功率（單位w）。

指示燈電路

指示燈可能一般是氖泡燈，串聯在一個電阻器上（電阻器在熱縮管里封著），氖泡燈是無法用萬用表測量出好壞的。（一般很少會壞）

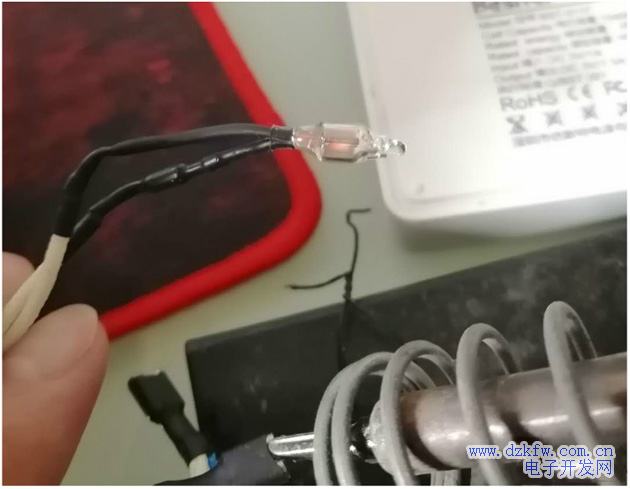

可以試試用手捏氖泡燈的一端引腳，另一端引腳碰一下通電的烙鐵，如果氖泡燈微微發光，說明是好的。



關于維修電熱水壺的知識，大家有什么好建議可以留言分享一下~
