會員注冊 (1)啟動電容只在電動機啟動過程中工作，當轉速達到一定值時就及時退出。啟動電容的容量相對較大，以保證電動機有較高的啟動轉矩。
(2)運行電容只在電動機工作時起作用，運轉電容的電容量相對較小，以保證有較好的運轉特性。

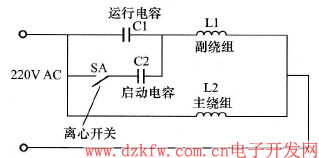

這類電動機的二次繞組中大多串接有離心式啟動開關，正確接線時，啟動電容應和離心式開關串聯，再和運行電容進行并聯。單相雙電容電動機的正確接線方法如圖1所示。
圖1 單相雙電容電動機正確接線方法
當電動機啟動以后，一旦電動機的轉速達到額定轉速的80%左右時，離心開關的觸點就會斷開，從而切斷了啟動電容與電路的連接，此時電動機電流減小，電動機進入了正常的運行狀態。
使用中，如果將兩個電容器的位置接反，把容量較大的啟動電容與二次繞組直接串聯，則會使二次繞組因過流而燒毀。
不同功率的雙電容器電動機的電容量選擇參考值如表1所列，供參考。
表1 不同功率雙電容器電動機電容量選擇參考值
| 額定功率 | 啟動電容(μF) | 運行電容（μF） |
| 120 | 75 | 4 |
| 180 | 75 | 6 |
| 250 | 75 | 7 |
| 550 | 150 | 12 |
| 750 | 200 | 16 |
