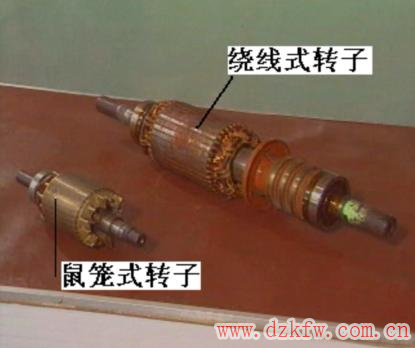

圖1轉子繞組
（1）鼠籠式轉子：若去掉轉子鐵心，整個繞組的外形像一個鼠籠，故稱籠型繞組。小型籠型電動機采用鑄鋁轉子繞組，對于100KW以上的電動機采用銅條和銅端環焊接而成。如圖2所示。

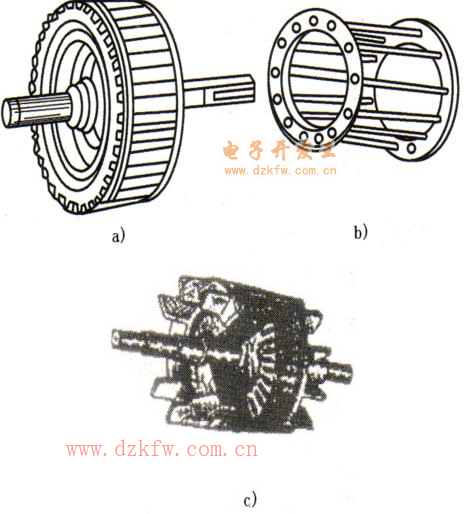

圖2籠型轉子
a）籠型繞組 b) 轉子外形 c) 鑄鋁籠型轉子
（2）繞線式轉子：繞線轉子繞組與定子繞組相似，也是一個對稱的三相繞組，一般接成星形，三個出線頭接到轉軸的三個集電環（滑環）上，再通過電刷與外電路聯接，如圖3所示。

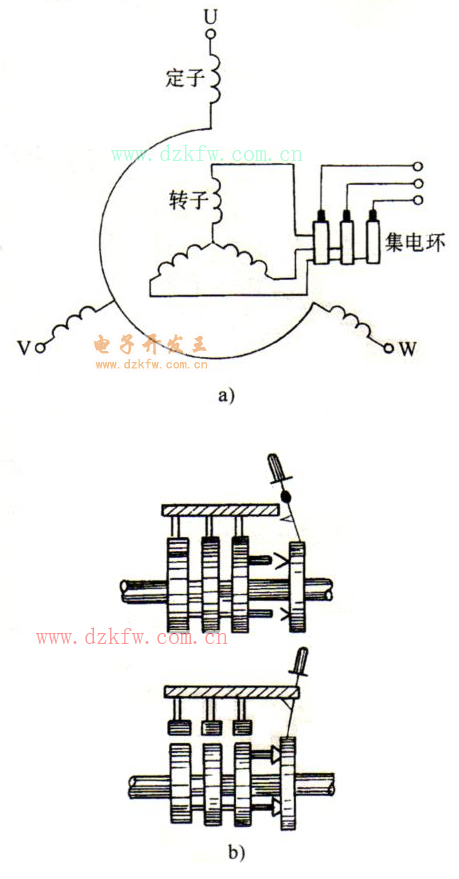

圖3繞線式轉子異步電動機的轉子接線示意圖
a）接線圖 b)提刷裝置
