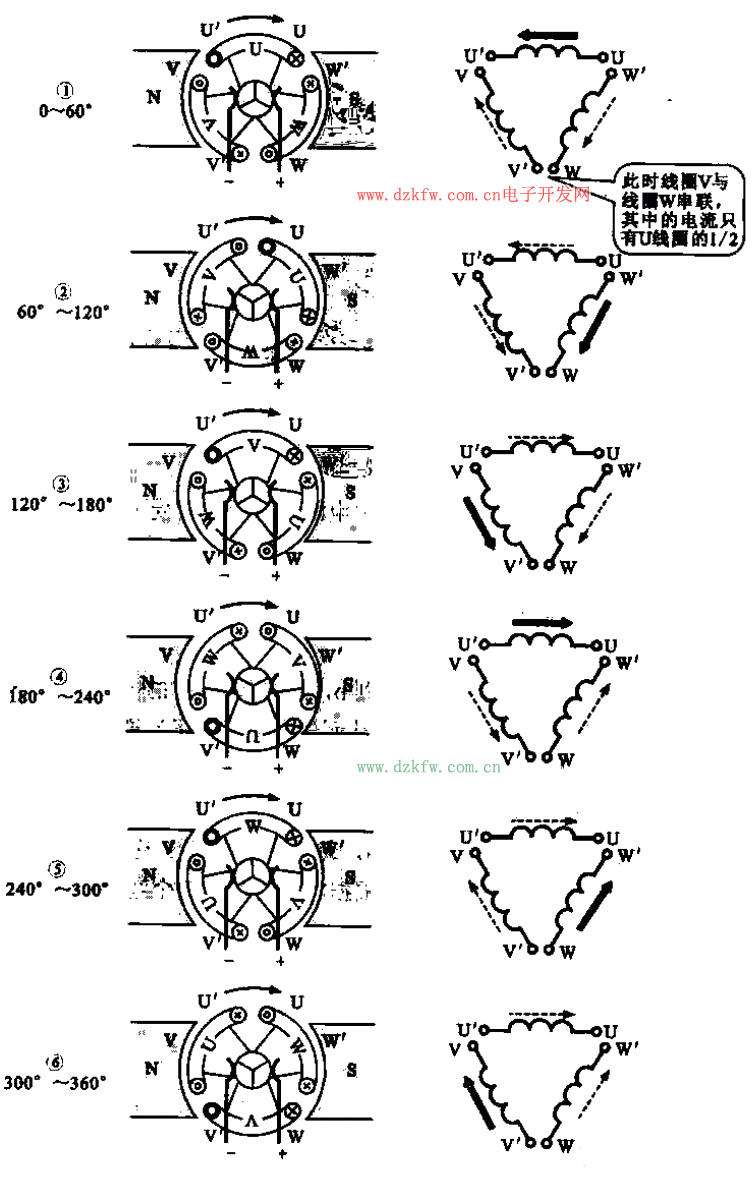

所示是直流有刷電動機的工作原理示意圖，圖①所示是0—600的狀態，此時電源正極經電刷加到線圈U端，經U線圈從U’流出經電刷負極形成回路，由于線圈在定子磁極所形成的磁場中，受到磁場的作用力，順時針旋轉，此時線圈V與W相串聯，其中的電流只有U線圈中電流的1/2。
圖②所示是6Qo～1200的狀態，此時電源正極經電刷加到線圈W’端，經線圈W后由線端W端再經電刷負極流出形成回路。主電流在線圈W中流動。
圖所示③是120a—1800的狀態，電源整機經電刷、線圈VIv 7到電源負極。
圖中④～@是轉子轉動1800～3600角的狀態．這樣，剛好完成一周期的循環。
直流有刷電機控制原理圖解
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2020-05-01
直流有刷電動機的工作原理示意圖
