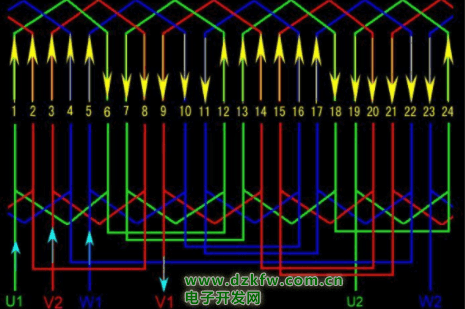

會員注冊接線圖原理和單層24槽4極原理一樣，不同的是2路并聯，就是把4組線圈平均分成2段，然后把這2段并聯起來，原來的頭和尾不變。三相四極24槽雙層繞組異步電動機，節距假如是1-6 2-5 ，則是每極由兩個串接線圈組成的雙層同心式布線。
三相電機工作原理：
三相電機，是指當電機的三相定子繞組(各相差120度電角度)，通入三相交流電后，將產生一個旋轉磁場，該旋轉磁場切割轉子繞組，從而在轉子繞組中產生感應電流(轉子繞組是閉合通路)。
因?yàn)槿鄬?duì)稱交流電是時間矢量，三相的相位差也是相差120度時間度，而電動機的三相定子繞組是空間矢量，三個繞組的電角度差是各相差120度。當時間矢量通過對稱的三相空間矢量后，其產生的磁場就變換成了時空矢量，也就是說磁場矢量是一個時空矢量。從時空矢量的定義你一定會明白，不同的時間磁場矢量在不同的位置，而且時間是連續變化的，矢量幅值在空間的位置也是連續變化的。這就是：當電動機的三相定子繞組（各相差120度電角度），通入三相對稱交流電后，將產生一個旋轉磁場的。
工作原理
當向三相定子繞組中通入對稱的三相交流電時，就產生了一個以同步轉速n1沿定子和轉子內圓空間作順時針方向旋轉的旋轉磁場。由于旋轉磁場以n1轉速旋轉，轉子導體開始時是靜止的，轉子導體將切割定子旋轉磁場而產生感應電動勢（感應電動勢的方向用右手定則判定）。
由于轉子導體兩端被短路環短接，在感應電動勢的作用下，轉子導體中將產生與感應電動勢方向基本一致的感生電流。
