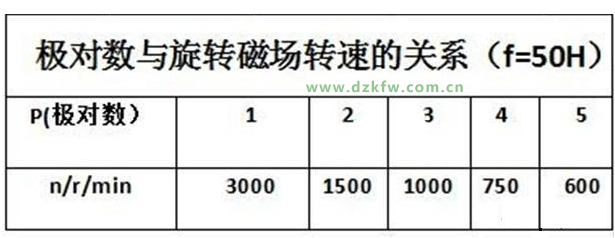

會員注冊三相異步電動機的極數一般有2、4、6、8、10極幾種。它們對應的同步轉速為3000、1500、1000、750、600r/min。由于轉子速度比同步轉速約低2%~5%，因此上述各種極數的三相異步電動機的實際轉速為2900、1450、960、740、580r/min。見下圖表所示。

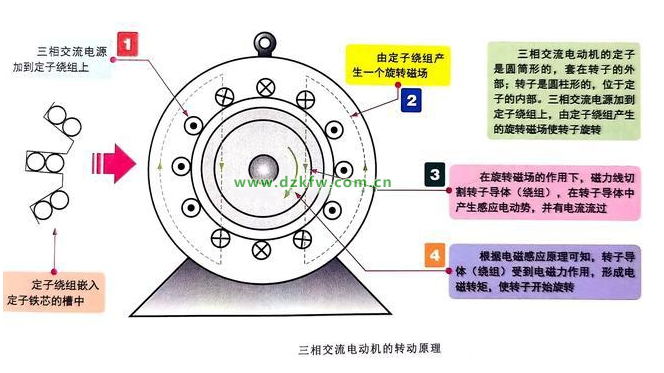

從上面標注的數值來看，三相異步電動機的轉子旋轉速度不會與旋轉磁場同步或者超過旋轉磁場的速度。如果轉子旋轉速度與旋轉磁場同步，即轉子速度等于旋轉磁場速度，轉子導體與旋轉磁場相對靜止，就不會切割磁力線，因此不能產生感應電動勢，也就沒有感應電流，轉軸上就沒有了電磁轉矩，于是電動機就不會旋轉了。
磁極對數用p表示，因?yàn)槿喈惒诫姍C(jī)定子彼此在360⁰圓周中均勻分布三個線圈繞組，旋轉磁場的磁極對數p與定子繞組的布置有關系。如果每相繞組只有一個線圈，而彼此在空間隔為120⁰，于是產生p=1的旋轉磁場。如果將每相繞組由2個線圈串聯在組成，則此時的p=2，以此類推5個線圈串聯組成就為10極。因?yàn)榇艠O分為N、S，所以10極就是5對磁場極性。
旋轉磁場的轉速（用n₁表示），它與電源頻率成正比，與電動機的極對數p成反比，即n₁=60f/p，式中的n₁為旋轉磁場的轉速，單位r/min；f為電源頻率，國內頻率為50Hz；p為電動機磁極對數。國家規定標準頻率為50Hz，所以旋轉磁場的轉速只與電動機極對數有關，極對數多則轉速慢。
常用的三相異步電動機的主要技術數據有電動機的型號、額定 功率、額定轉速、額定電壓、額定電流、效率、功率因數，這些都是銘牌數據，在電動機的銘牌可以直接看出來。此外還有電動機的啟動電流倍數、啟動轉矩倍數、最大轉矩倍數，這些技術數據是不標出來的，一般情況下，是能夠滿足使用要求的。特殊情況時可提 出要求進行專門設計以達到要求。另外一種技術數據就是電動機的線圈和鐵芯數據，一般是統一設計的數據，在使用時要注意，有時 會有變化，因不同的生產廠家在制造時可能會有調整。
