會員注冊變壓器是將兩組或兩組以上的線圈繞制在同一個線圈骨架上，或繞在同一鐵芯上制成的。通常情況下，把變壓器電源輸入端的繞組稱為初級繞組（又稱一次繞組），其余的繞組為次級繞組（又稱二次繞組），如圖2-1所示。

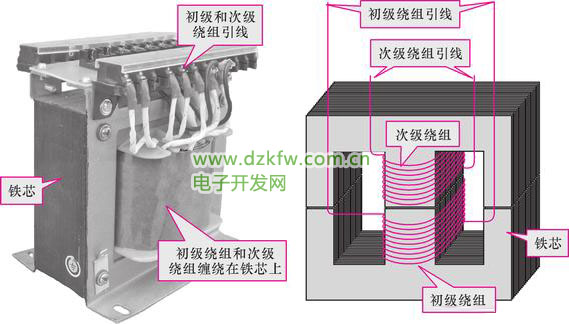

圖2-1 變壓器的內部結構

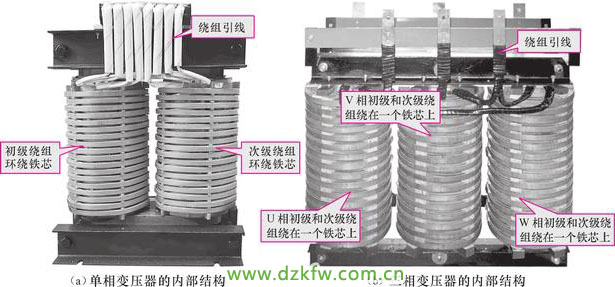

單相變壓器和三相變壓器的內部結構基本相同，均是由鐵芯（器身）和繞組兩部分組成，如圖2-2所示。繞組是變壓器的電路，鐵芯是變壓器的磁路，二者構成變壓器的核心即電磁部分。
圖2-2 單相變壓器和三相變壓器的內部結構

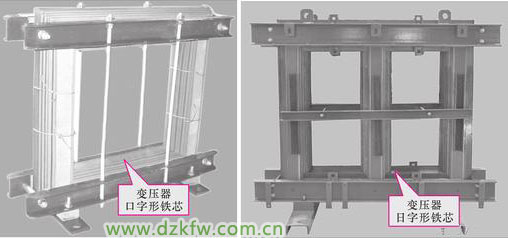

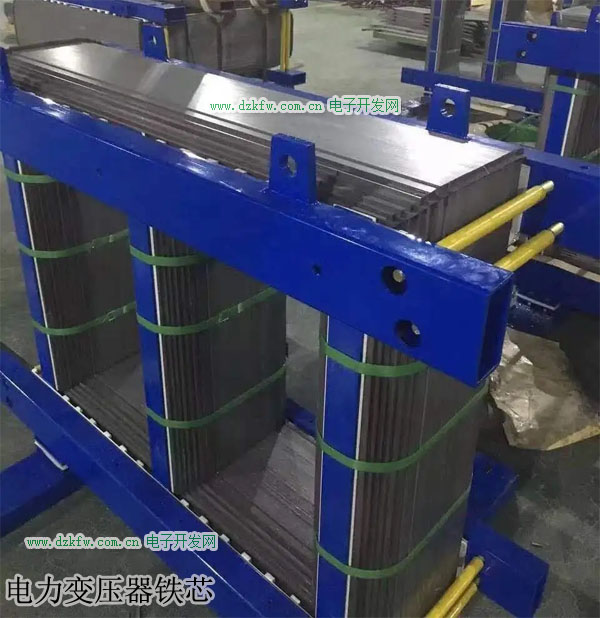

常用的變壓器鐵芯有多種類型，典型的結構分別為口字形和日字形，如圖2-3所示。為了減小渦流和磁滯損耗，鐵芯通常選用磁導率較高、相互絕緣、厚度在0.35～0.5mm的硅鋼片疊合而成，有的變壓器鐵芯也選用高磁導率的坡莫合金、鐵氧體等材料制成。
圖2-3 變壓器的兩種鐵芯,口字形鐵芯和日字形鐵芯

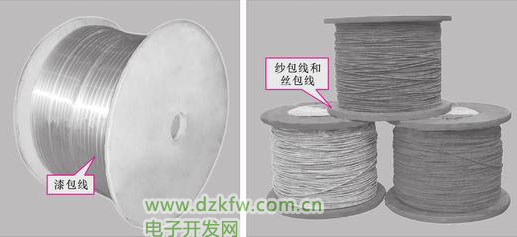

變壓器的線圈通常稱為繞組，相當于變壓器的電路部分。繞組是用絕緣良好的漆包線、紗包線或絲包線在鐵芯（骨架）上繞制而成的，如圖2-4所示。變壓器在工作時，電源輸入端的繞組為初級繞組（或稱一次繞組），電源輸出端的繞組為次級繞組（或稱二次繞組）。
圖2-4 變壓器的繞組使用的漆包線

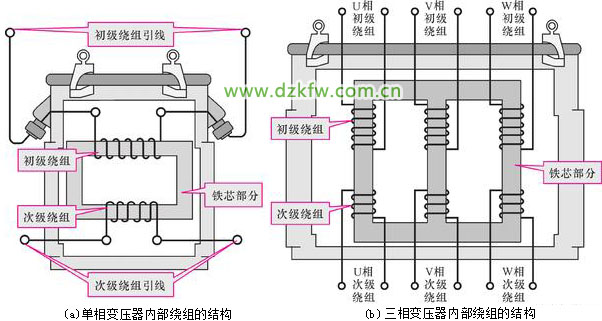

繞組相數不同，其繞組數也不同。單相變壓器的內部有2組繞組，而三相變壓器的內部有6組繞組，如圖2-5所示。
圖2-5 單相變壓器和三相變壓器內部繞組結構示意圖

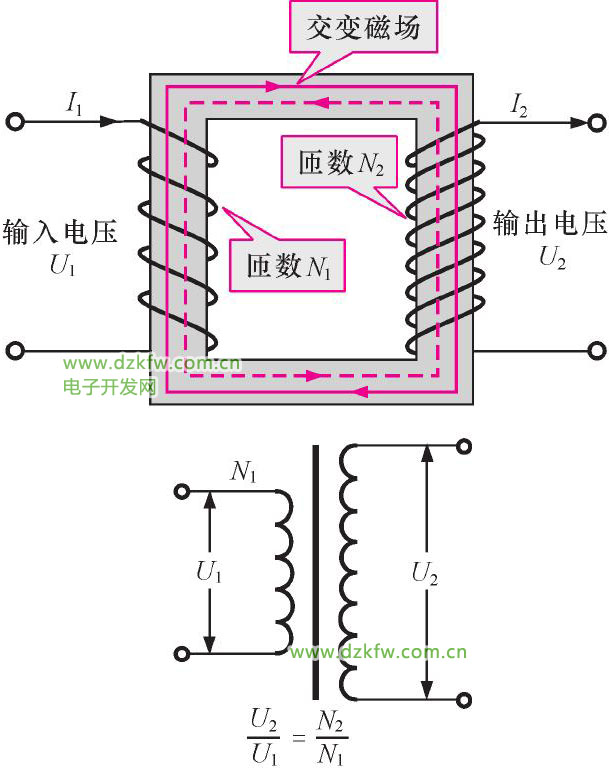

變壓器的工作原理示意圖如圖2-6所示。變壓器的初級繞組和次級繞組相當于兩個電感器，當交流電壓加到初級繞組上時，在初級繞組上就形成了電動勢，產生出交變的磁場，次級繞組受到初級繞組的作用，也產生與初級繞組磁場變化規律相同的感應電動勢（電壓），于是次級繞組輸出交流電壓，這就是變壓器的變壓過程。
圖2-6 變壓器的工作原理示意圖
變壓器的輸出電壓和繞組的匝數有關，一般輸出電壓與輸入電壓之比等于次級繞組的匝數N2與初級繞組的匝數N1之比，即U2/U1=N2/N1；變壓器的輸出電流與輸出電壓成反比（I2/I1=U1/U2），通常降壓變壓器輸出的電壓降低，但輸出的電流增大了，具有輸出強電流的能力。
