圖4-5 單相變壓器的功能示意圖

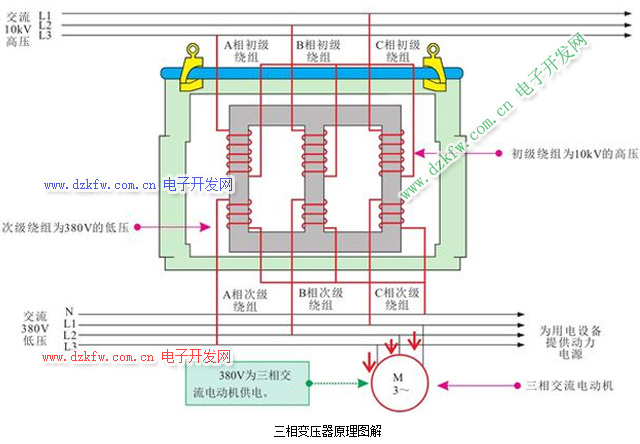

三相變壓器主要用于三相供電系統中的升壓或降壓，常用的就是將幾千伏的高壓變?yōu)?80V的低壓，為用電設備提供動力電源。圖4-6為三相變壓器的功能示意圖。變壓器利用電感線圈靠近時的互感原理，將電能或信號從一個電路傳向另一個電路。變壓器是變換電壓的器件，提升或降低交流電壓是變壓器的主要功能。圖4-7為變壓器的電壓變換功能示意圖。
圖4-6 三相變壓器的功能示意圖

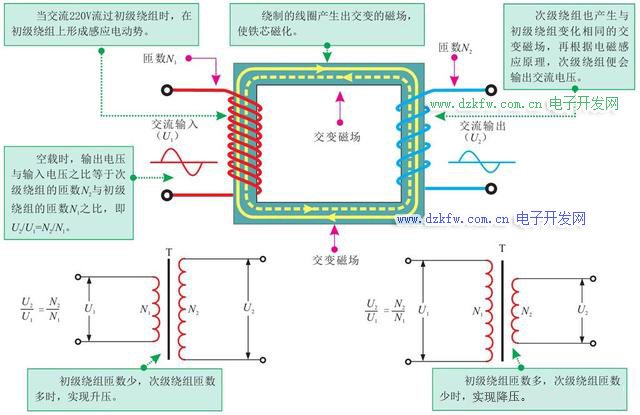

圖4-7 變壓器的電壓變換功能示意圖

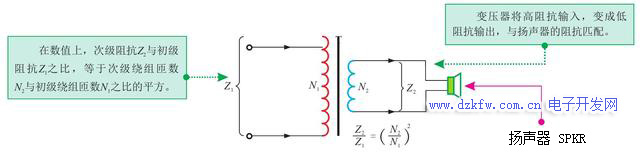

變壓器通過初級線圈、次級線圈可實現阻抗變換，即初級與次級線圈的匝數比不同，輸入與輸出的阻抗也不同。圖4-8為變壓器的阻抗變換功能示意圖。
圖4-8 變壓器的阻抗變換功能示意圖

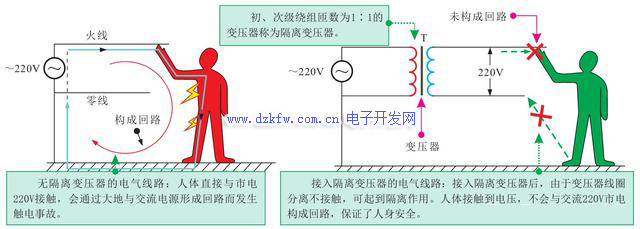

根據變壓器的變壓原理，初級部分的交流電壓是通過電磁感應原理“感應”到次級繞組上的，而沒有進行實際的電氣連接，因而變壓器具有電氣隔離功能。圖4-9為變壓器電氣隔離功能示意圖。
圖4-9 變壓器電氣隔離功能示意圖
通過改變變壓器初級和次級繞組的接法，可以很方便地將變壓器輸入信號的相位倒相。圖4-10為變壓器的相位變換功能示意圖。
圖4-10 變壓器的相位變換功能示意圖
