LM386制作的隨身聽、小功放的制作

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2013-12-4
擴音機的實驗可以作為隨身聽、微弱信號放大器,當你在家自制一擴音機,把隨身聽中美妙的音樂通過擴音機放出,不再用耳機,你不覺很有成就感嗎?

  擴音機的基本原理是利用功放集成電路LM386進行控制,其電路原理圖如圖1所示。

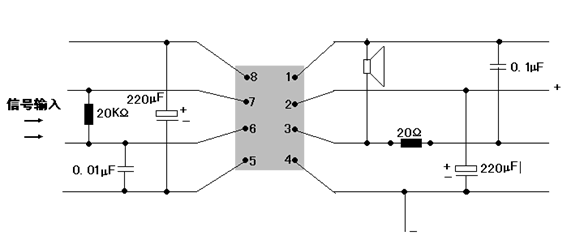

lm386的功放電路

lm386的功放電路

  電路原理
  LM386由于它的應用廣泛,有萬能功放電路之稱。它的工作電壓范圍寬,最小為4V,最大為15V。靜態功耗為4mA,最大增益為46dB,即200倍。LM386的封裝形式如圖2所示,它有兩個輸入端:同相輸入端3腳和反相輸入端2腳,輸入信號可從任意端輸入,將另一個輸入端接地。增益控制端為1、8腳,調整RP2可調整增益高低。5腳為功放輸出端,R與C4組成高頻衰減電路以提高音質。7腳接C3,避免增益過高時產生自激。6腳接電源正極,4腳接地。


LM386引腳圖

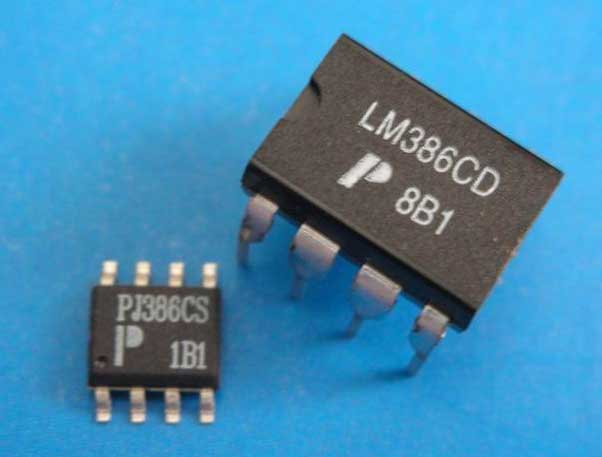

LM386實物圖
