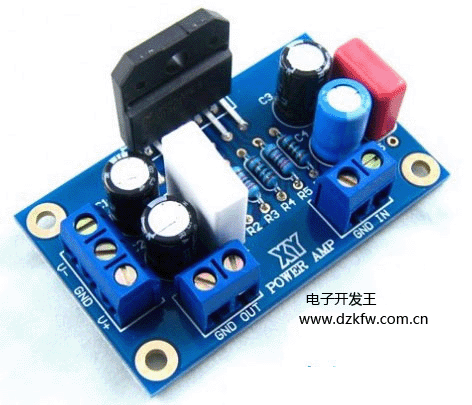

LM3886制作的70W緊湊型功放
LM3886

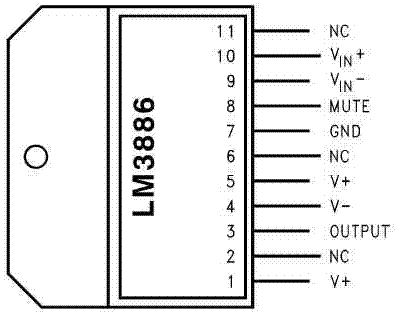

LM3886引腳圖

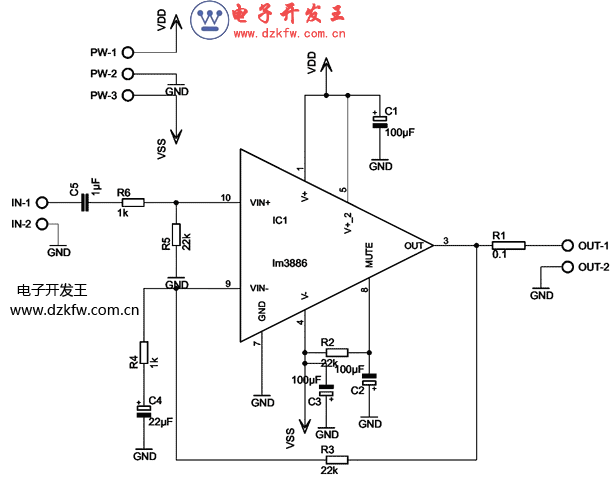

LM3886緊湊型功放電路原理圖

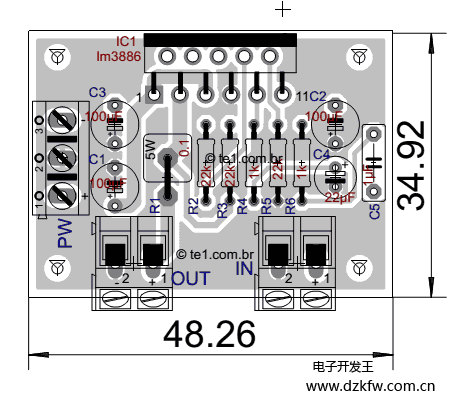

LM3886緊湊型功放PCB圖
LM3886緊湊型功放元件布局圖
LM3886緊湊型功放PCB圖
LM3886緊湊型功放元件布局圖
制作LM3886緊湊型功放需要的元件清單
電阻器1/4 W* 5％
R1*-0.1 / 5瓦陶瓷電阻
R2、R3、R5-22K - 紅，橙，紅，黃金
R4、R6-1K - 棕色，黑色，紅色，金色
電容器：
C1、C2、C3-100μF/63V電解電容
C4-22μF/63V電解電容
C5-1μF - 電容器聚酯
半導體：
IC1- LM3886 - 音頻放大器集成電路
連接器：
音頻輸入連接器
OUT音頻輸出接口
PW連接電源
雜項：
焊錫，電線，印刷電路板，對稱電源18-42伏/3安培，等。
電阻器1/4 W* 5％
R1*-0.1 / 5瓦陶瓷電阻
R2、R3、R5-22K - 紅，橙，紅，黃金
R4、R6-1K - 棕色，黑色，紅色，金色
電容器：
C1、C2、C3-100μF/63V電解電容
C4-22μF/63V電解電容
C5-1μF - 電容器聚酯
半導體：
IC1- LM3886 - 音頻放大器集成電路
連接器：
音頻輸入連接器
OUT音頻輸出接口
PW連接電源
雜項：
焊錫，電線，印刷電路板，對稱電源18-42伏/3安培，等。
