說明
在這里，我們提出一個簡單和低成本的音調發生器電路，一個叮當鈴適合呼叫鈴purposes.It圍繞集成電路8021，它是一個8腳IC，但這里只有四個引腳。8021有一個內置的電路來產生叮當聲其第3腳被拉到低。聲音是在4位ROM.a互補對存儲的每個時間，兩個晶體管放大器是用來放大聲音，一個公平的水平audibility.A壓電高音喇叭或8歐姆，500mW的揚聲器可用于輸出。每次按下開關S2時，叮當聲制作的兩倍。如果您嘗試按開關S2的一個第一的叮咚聲仍在生產的第二次，它有沒有影響任何，兩個叮當?shù)溺娐暵犉饋砜偸莗roduced.S1的ON - OFF switch.Assemble電路良好的質量上所有的目的PCB.Don'T忘記使用8021集成電路IC的人。

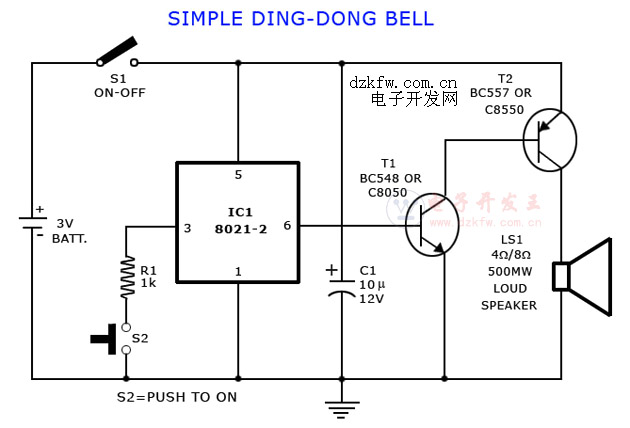

音頻發生器的電路圖
