TDA2030音頻功率放大電路的制作,TDA2030 amplifier

關鍵字：TDA2030,功放電路圖

    TDA2030A 帶音調18W×2 功放板

    一、TDA2030A 是SGS 公司生產的單聲道功放IC，該IC 體積小巧，輸出功率大， 靜態電流小(50mA 以下);動態電流大(能承受3.5A 的電流);負載能力強，既可帶動4-16Ω的揚聲器，某些場合又可帶動2Ω甚至1.6Ω的低阻負載;音色中規中舉，無明顯個性，特別適合

    制作輸出功率中等的高保真功放。

    TDA2030A 采用5 腳TO-220 塑封結構。IC 內部設有完善的保護電路。

    TDA2030A 可以單電源或雙電源工作，本功放板采用雙電源。

    TDA2030A 主要參數：

    工作電壓：±6～22V

    靜態電流：<50mA

    輸出功率：18W，當V=±16V，RL=4Ω時

    諧波失真：0.05%，當f=15kHz，RL=8Ω時

    閉環增益：26dB，當f=1kHz 時

    開環增益：80dB，當f=1kHz 時

    頻響范圍：40～14000Hz

    二、電路原理：

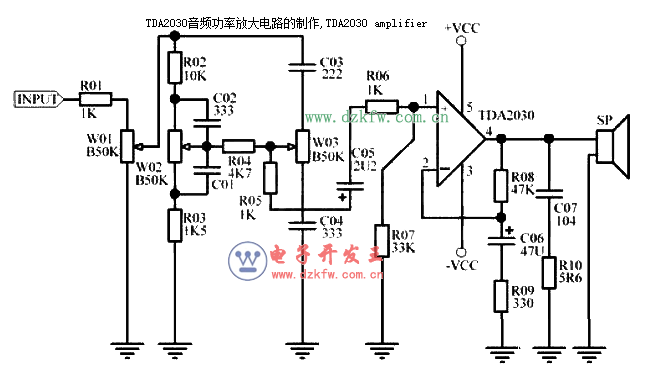

    TDA2030A 功放板由一個高低音分別控制的衰減式音調控制電路和TDA2030A 放大電路以及電源供電電路三大部分組成，音調部分采用的是高低音分別控制的衰減式音調電路，其中工程師應該掌握的20 個模擬電路的R02，R03，C02，C01，W02 組成低音控制電路;C03，C04，W03 組成高音控制電路;R04 為隔離電阻，W01 為音量控制器，調節放大器的音量大小，C05 為隔直電容，防止后級的TDA2030A直流電位對前級音調電路的影響。放大電路主要采用TDA2030A，由TDA2030A，R08，R09，C066等組成，電路的放大倍數由R08 與R09 的比值決定，C06 用于穩定TDA2030A 的第4 腳直流零電位的漂移，但是對音質有一定的影響，C07，R10 的作用是防止放大器產生低頻自激。本放大器的負載阻抗為4→16Ω。

    三、 TDA2030A 功放板的電源電路如下圖所示，為了保證功放板的音質，電源變壓器的輸出功率不得低于60W，輸出電壓為2*15V，濾波電容采用2 個3300UF/25V 電解電容并聯，正負電源共用4 個3300UF/25V 的電容，兩個104 的獨石電容是高頻濾波電容，有利于放大器的音質。

    四、裝配與調試：

    工具準備：20W 電烙鐵一把，最好是可調溫的，若需要的話可與站長聯系;萬用電表一個，尖嘴鉗一把，螺絲刀一把，焊錫絲和松香水若干。

    準備焊接：焊接時先焊接跳線，再焊接電阻，再焊電容，再焊整流管，再焊電位器，最后焊TDA2030A，焊接TDA2030 前須先把TDA2030A 用螺絲固定在散熱片上，否則在最后裝散熱片時螺絲很難打進去。TDA2030A 與散熱片接觸的部分必須涂少量的散熱脂，以利散熱。焊接時必須注意焊接質量，對于初學者，可先在廢舊的電路板上多練習幾次，然后再正式焊接。

    五、調試：本功放板調試特別簡單，電路板焊好電子元件后，要仔細檢查電路板有無焊錯的地方，特別要注意有極性的電子零件，如電解電容，橋式整流堆，一旦焊反即有燒毀元器件之險，請?zhí)貏e注意。接上變壓器，放大器的輸出端先不接揚聲器，而是接萬用電表，最

    好是數顯的，萬用表置于DC*2V 檔。功放板上電注意觀察萬用電表的讀數，在正常情況下，讀數應在30MV 以內，否則應立即斷電檢查電路板。若電表的讀數在正常的范圍內，則表明該功放板功能基本正常，最后接上音箱，輸入音樂信號，上電試機，旋轉音量電位器，音量大小應該有變化，旋轉高低音旋鈕，音箱的音調有變化。
