會員注冊具有低音控制的LM1877功放電路圖 Bass control circuit diagram

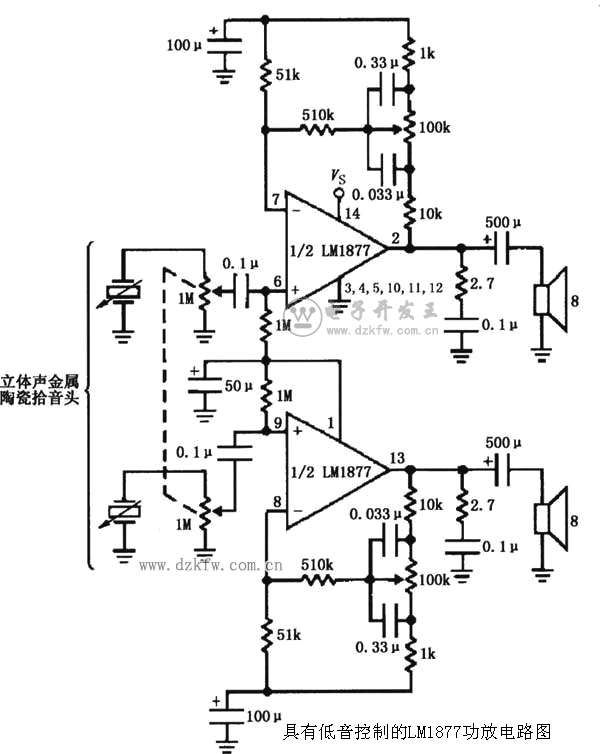

如圖所示為由LM1877構成的具有低音控制的立體聲唱機放大電路。立體聲金屬陶瓷拾音器拾取唱盤上的立體聲左、右聲道音頻信號，經過兩個1MΩ電位器輸入，分別由兩個0．1μF電容耦合加到LM1877的輸入端6、9腳，放大后由2、13腳分別輸出，分別送到左、右聲道揚聲器。其中，兩個1MΩ電位器為音量電位器，兩個電位器聯動，用于調節音量大小。與1腳相連的兩個1MΩ電阻用于設置放大器直流偏置工作點，同時與0．1μF耦合電容組成輸入端高通濾波器。接在放大器2腳與7腳之間反饋回路的100kΩ電位器(同理，接在放大器13腳與8腳之間的反饋回路的100kΩ電位器)為低音控制電位器。分別與左、右聲道揚聲器并聯的2．7Ω電阻、0．1μF電容用于濾除高頻噪聲。
