最簡單音調電路圖（一）

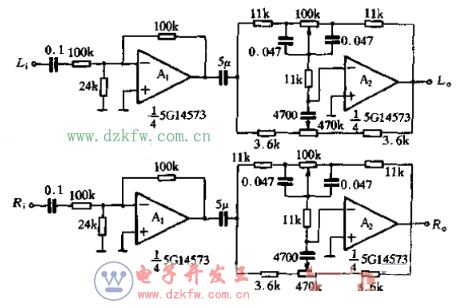

本次的音調控制電路，其中Ai為緩沖放大級，用以降低前級輸出的負擔。該電路的低頻轉折頻率為30Hz，高頻轉折頻率為1kHz，控制范圍為±20dB.使用運算放大器不僅能設計出具有高低音控制功能的音調電路，而且也能設計出具有高中低音控制功能的音調控制電路，實際電路如下圖所示。

最簡單音調電路圖（二）

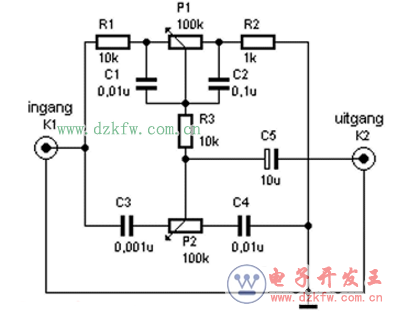

這里有一個電路設計，一個有吸引力的簡單的音調控制電路。這個電路是被動式的，它不需要電源，對音頻電平?jīng)]有放大作用，并且有一定的削弱。

可以看出，該電路被構造成兩個T形過濾器，以同樣的方式作為靈活的低音和高音音調控制。兩個T型過濾器左臂連接到音頻輸入端，右臂連接到地，中心點連接輸出端。

P1和P2控制低音高音。想聽到更多的低音，你應該把P1向R1的方向移動。而相比之下，更多的高音，你應該在向C3的方向移動P2。

當然，這并不是一個高質量的音調控制電路，但它最適合用于小型放大器，如250毫瓦的放大器。需要注意的是電路工作在線路電平，他們必須進入最后放大階段再行輸出！

最簡單音調電路圖（三）

給一個不帶音調控制功放加裝一個高低音電路，即音調控制電路，可以滿足渲染某種氣氛、達到某種效果、或補償揚聲器系統及放音場所的音響不足。音調控制就是人為地改變信號里高、低頻的成分，這個控制過程其實并沒有改變節目里各種聲音的音調（頻率），所謂“音調控制”只是個習慣叫法，實際上是“高、低音成分調節”或“音色調節”。

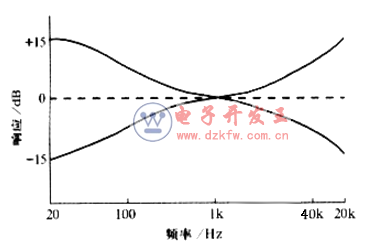

一個良好的音調控制電路，要有足夠的高、低音調節范圍，但又同時要求高、低音從最強到最弱的整個調節過程里，中音信號（通常指1000赫）不發生明顯的幅度變化，以保證音量大致不變。

最簡單音調電路圖（四）

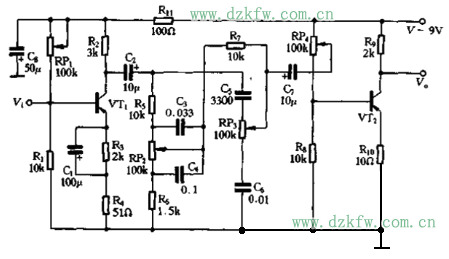

介紹的是一款衰減式的音調控制電路圖。本電路主要是由晶體管和RC網所絡組成。如下圖所示，由于C4、R的分路作用，對高頻分量有很大的衰減，相對提升了低音。當滑動觸點位于電位器下端時，C被短路，音頻信號通過Q、R5、C3、馬送到VTz的基極，由于Q與C串聯，由于C3容量較小，對低音信號呈現較大的容抗，低音難以通過，因而低音被衰減了，所以RP2對低音起到了控制作用。

礎專是高音控制電位器，當?shù)A專的滑動觸點位于電位器上端時，音頻信號經巴與c5串聯送到VT2的基極。由于/C5容量很小，對低音的容抗很大，使低音不能順利通過，而對高音則可順利通過。還由于RP3與C6串聯后阻抗很大，對高音的旁路作用不大，這樣就相對地提升了高音。當砌、的滑動點位于電位器下端時，高音則因受到RP3的衰減及C6的旁路而減弱，這樣高音就被衰減。

最簡單音調電路圖（五）

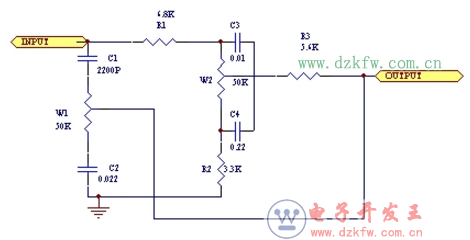

衰減式音調電路圖及原理

高音、低音分開調節：C1、C2、W1構成高音調節器，R1、R2、C3、C4、W2構成低音調節器。W1旋到A點時高音提升，旋到B點時高音衰減。W2旋到C點時低音提升，旋到D點時低音衰減。組成音調電路的元件值必須滿足下列關系：

（1）R1≥R2；

（2）W1和W2的阻值遠大于R1、R2；

（3）與有關電阻相比，C1、C2的容抗在高頻時足夠小，在中、低頻時足夠大；而C3、C4的容抗則在高、中頻時足夠小，在低頻時足夠大。C1、C2能讓高頻信號通過，但不讓中、低頻信號通過；而C3、C4則讓高、中頻信號都通過，但不讓低頻信號通過。

只有滿足上述條件，衰減式音調控制電路才有足夠的調節范圍，并且W1、W2分別只對高音、低音起調節作用，調節時中音的增益基本不變，其值約等于R2/R1。

R1與R2的比值越大，高、低音的調節范圍就越寬，但此時中音的衰減也越大。改變R1或R2后，如要保持原來的控制特性，有關電容器的容量也要作相應改變，為了避免高、低音調節時互相牽制，有的衰減式音調電路還加進了隔離電阻。作衰減式音調調節的電位器宜用指數型（Z型），此時，頻響平直的位置大致在電位器的機械中點。

以上是一個實際的電路圖，其中R1=6.8K、R2=3.3K、R3=5.6K、C1=2200P、C2=0.022、C3=0.01、C4=0.22、W1=W2=50K，R3是一個隔離電阻。

最簡單音調電路圖（六）

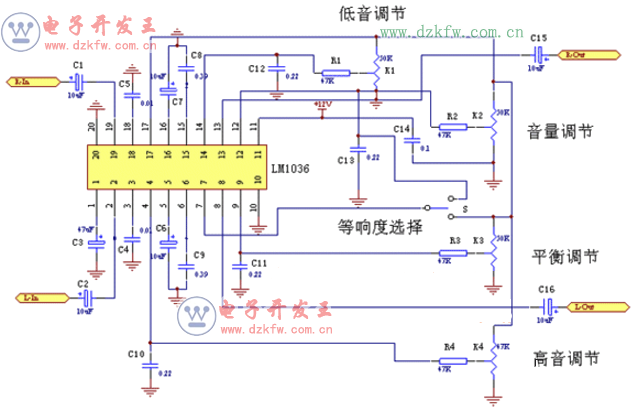

LM1036是一個電壓控制的雙聲道，音調（高/低音）、音量、左右音量平衡調節IC。它帶有一個等響度開關，用以補償在小音量時的人耳特性曲線。因為它是用電壓控制調節，可以用單片機控制電路去調節音調、音量、平衡、等響度等，可以完全不用討厭的雙聯（或單聯）電位器，就算用也不會對音質有影響，以下就是它的一些特性：

·支持電壓：9V～16V

·音量控制范圍達75dB

·音調控制范圍達±15dB

·聲道隔離度≥75dB

·低失真：在輸入0.3Vrms時，失真為0.06%

·高信噪比：在輸入0.3Vrms時，信噪比高達80dB

·外圍電路簡單

以下為電路原理圖：

最簡單音調電路圖（七）

用雙電源供電的運放或音調控制專用BA328

集成電路制作的音調控制電路，花費較大而且制作麻煩；衰減式音調控制電路制作簡單卻又聽感不好，對信號衰減也較大。這里選用廉價易購的BA328制作一款音調控制電路，實際試聽效果較好，現介紹給大家。電路原理如下圖。

最簡單音調電路圖（八）

一款比LM1036N還佳的音調電路——LM4610N，該集成芯片是美國國家半導體公司（即NS公司）新推出的一款包含了LM1036N的全部功能外，還具有立體聲3D環繞聲音場效果處理功能，當K2接通時3D環繞聲處理功能開啟，此時可根據自己的愛好將立體聲三維（3D）音場效果調至最佳即可。

LM4610N的主要性能參數如下：

工作電壓為9－16V（典型采用12V），音調調節范圍±15dB，平衡調節范圍1－20dB，音量調節范圍75dB，總諧波失真僅為0.03％，信噪比80dB，頻響寬達250KHz。LM4610N除具備了LM1036N極佳的音質外還具備了3D環繞聲音場效果處理功能（開關接通調節RP5可獲喜歡的效果），其三維空間感包圍感極強（類似SRS的效果），圖4是LM4610N的應用電路，是替換或組裝功放系統中音調部分的首選之極品。

LM4610是一款新型的高檔HIFI級的音調集成電路，是LM1036的理想替代產品，它也是利用直流電壓來調節兩個聲道音量，高音，低音，平衡。該IC還在LM1036的基礎上增加3D聲場展寬調節，它還帶有一個等響度開關，用以補償在小音量時的人耳特性曲線。

LM4610主要特點：

1.工作電壓：9～16V 電流：35mA 輸入阻抗為30K，輸出阻抗低達到20歐

2.高音調節范圍：±16DB（16KHZ時）   3.低音調節范圍：±15DB（40KHZ時）

4.平衡調節范圍：1∽20DB                         5.音量調節范圍：75DB

6.信噪比：80DB                                           7.頻率響應：250KHZ

8.總諧波失真：0.0003



電路原理：

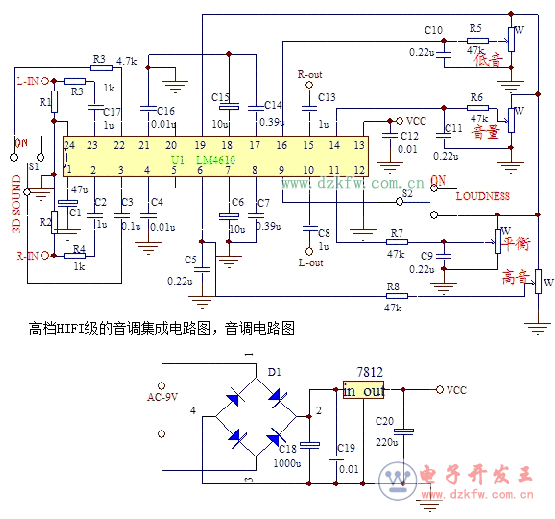

LM4610的典型應用電路如圖所示，LM4610的第19腳輸出5.4V的基準電壓，通過4個47K的電位器來調整各控制腳的電壓，使之在0→5.4V之間變化，從而來對音量，音調，平衡進行控制。開關S1為3D音效開關，S2為等響度開關。

LM4610的音調控制與高音電容Ct，低音電容Cb有關。當高音電容Ct=0.01uF，低音電容Cb=0.39uF時，在40HZ-60HZ，±15dB范圍內的提升量與衰減量。
