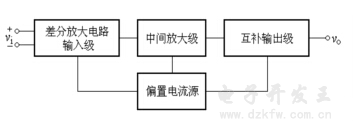

圖1 運算放大器方框圖
1）輸入級要使用高性能的差分放大電路，它必須對共模信號有很強的抑制力，而且常用雙端輸入、單端輸出的形式。
2）中間放大級要提供高的電壓增益，以保證運放的運算精度。中間級的電路形式多為共射或者共源接法，并帶有源負載的高增益放大器。
3）互補輸出級由PNP和NPN兩種極性的三極管或復合管組成，以獲得正負兩個極性的輸出電壓或電流。
4）偏置電流源可提供穩定的幾乎不隨溫度而變化的偏置電流，以穩定工作點。
2、集成運算放大器的引腳和符號
1）集成運算放大器有三個引腳：一個稱為同相輸入端，即該端輸入信號變化的極性與輸出端相同，用符號‘+’或‘IN+’表示；另一個稱為反相輸入端，即該端輸入信號變化的極性與輸出端相反，用符號“-”或“IN-”表示。輸出端一般畫在輸入端的另一側，在符號邊框內標有‘+’號。實際的運算放大器通常必須有正、負電源端有的品種還有補償端和調零端。
2）集成運算放大器的符號
國家標準符號和國際通用符號如圖2所示。


圖2 集成放大器的符號
3.F007通用集成運放電路簡介

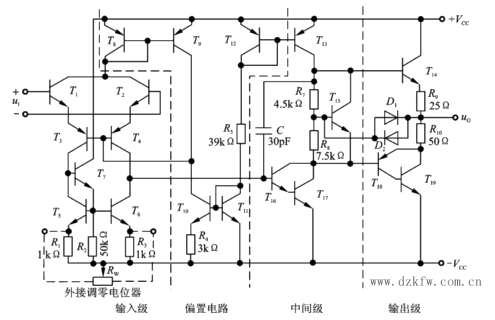

F007通用集成運放電路原理簡圖如圖3所示。學習時了解即可，不要求具體分析電路的工作原理。


圖3 F007通用集成運放電路原理簡圖
