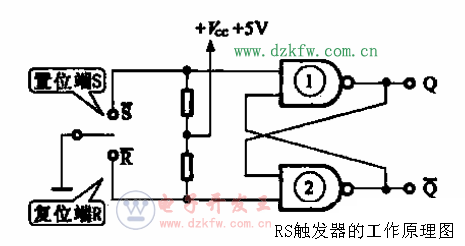

會員注冊所示是表示RS觸發器的工作原理圖，當開關既不在S端，也不在R端時，觸發器的輸出端
是不確定的。當開關置向一側時，就決定了觸發器的輸出。例如當開關置于S端時，S端為低電平（地）．
R端則為高電平，與非門①的輸入為低電平．與非門②的輸入為高電平。這樣就使觸發器的Q端輸出為
高電平，Q端的輸出為低電平。
如果輸入開關置于R端，則觸發器會反轉，Q端變成低電平，Q端變成高電平。
一 一
從而可見，輸入端R、S既不可能同時為高電平，也不可能同時為低電平，只有兩種狀況，其中
一個為高電平，另一個為低電平，則觸發器Q和Q兩端也必然出狀態相反的信號。
