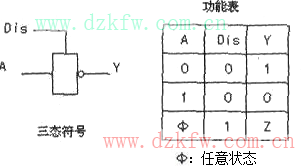

會員注冊數字電路三態輸出功能的邏輯表示符號及功能表如下圖所示。圖中電路輸出端到底處于何種狀態，需要一個專門的輸入端來控制，該輸入端“Dis”稱之為“禁止輸入端”。對于正邏輯系統，當禁止輸入端為邏輯高電平時，電路輸出端呈現高阻狀態．電路的邏輯功能傳遞過程被禁止，各個輸入狀態對輸出端的影響全部消失。當禁止輸入端“Dis”處于邏輯低電平時，表示該禁止作用被解除，電路恢復到具有兩狀態的正常邏輯功能，如下圖功能表所示。
數字電路三態輸出邏輯符號
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-11-14
Tags：數字電路,輸出狀態,三態,邏輯符號
