對應的邏輯圖如圖1所示。利用邏輯代數的基本定律對上述表達式進行變換。解：
 |
結果表明，圖1所示電路也是一個同或門。
 |
| 圖1 同或門邏輯電路之一 |
例2 求同或函數的反函數。
解：
 |
上式表明同或函數的反函數為異或函數，它表明兩個輸入變量取值不同（一個為0，另一個為1）時.輸出函數值為1。上面的推導更明確地告訴我們，異或門和同或門互為非函數。所以在異或門電路的輸出端再加一級反相器，也能得到同或門，如圖2所示。
 |

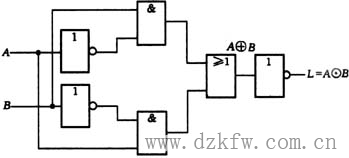

| 圖2 同或門邏輯電路之二 |
對應同或函數惟一的真值表，已列舉出三種不同形式的邏輯表達式和三個邏輯電路，事實上還可以列舉許多。由此可以得出結論：一個特定的邏輯問題，對應的真值表是唯一的，但實現它的電路多種多樣。我們可以通過函數表達式的變換，使用不同的器件實現相同的邏輯功能。
