會員注冊 若一個邏輯電路在任何時刻產生的穩定輸出信號僅僅取決于該時刻的輸入信號，而與過去的輸入信號無關，即與輸入信號作用前的電路狀態無關，則稱該電路為組合邏輯電路。
二、結構框圖

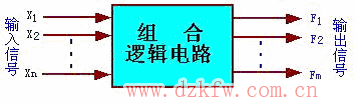

組合邏輯電路是由各種邏輯門電路相互連接構成的，其結構框圖如圖1所示。
圖1
圖中，X1，X2，…，Xn是電路的n個輸入信號，F1，F2，…，Fm是電路的m個輸出信號。輸出信號是輸入信號的函數。
組合電路的邏輯功能可用一組邏輯函數表達式進行描述，函數表達式可表示為
Fi = fi（X1，X2，…，Xn） i = 1，2，…，m
三、特點
組合邏輯電路具有兩個特點：
1．由邏輯門電路組成，電路中不包含任何記憶元件；
2．信號是單向傳輸的，電路中不存在任何反饋回路。
四、類型
根據電路輸出端是一個還是多個，通常將組合邏輯電路分為單輸出組合邏輯電路和多輸出組合邏輯電路兩種類型。
