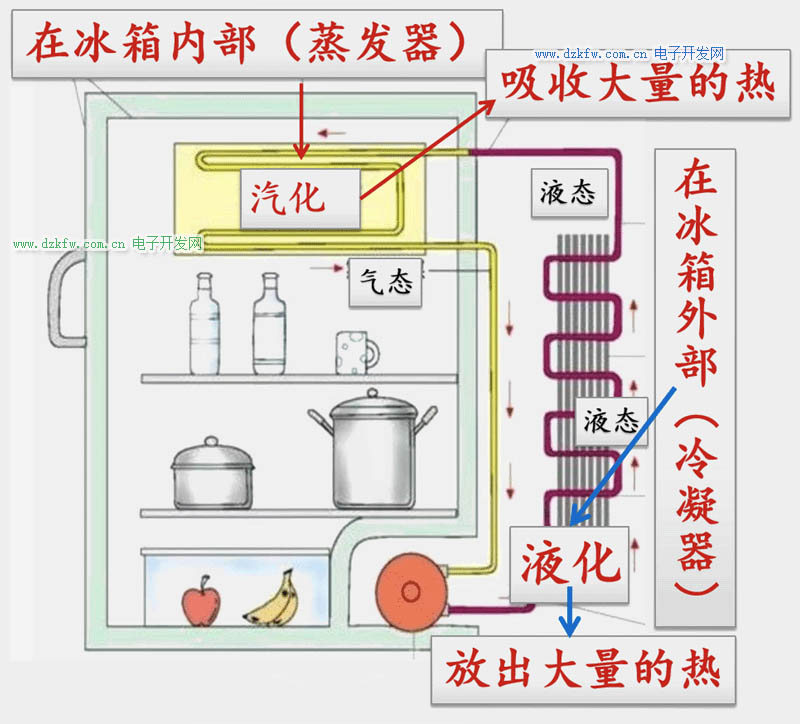

會員注冊家用電冰箱內的制冷系統主要由蒸發器、壓縮機和冷凝器三部分組成。電冰箱所用的制冷物質很容易液化和汽化，并且在汽化時能吸收大量的熱。
電動壓縮機用壓縮體積的方法將氣態制冷物質壓入冷凝器使其液化，同時被液化的制冷物質通過冷凝器將熱散發到外界空氣中。液態制冷物質經節流進入電冰箱內的蒸發器，在蒸發器里迅速汽化而吸熱，使電冰箱內溫度降低。在蒸發器中汽化的制冷物質又不斷被壓縮機抽走，重新壓入冷凝器中液化，并且放出在蒸發器中吸收的熱量。通過這樣的循環，制冷物質不斷地在蒸發器內蒸發吸熱，從而使電冰箱達到制冷的效果。
冰箱制冷系統原理與檢修教案
本篇講解了直冷式冰箱制冷系統的組成元件與常見堵漏故障的判斷與檢修
《制冷設備原理與維修》作課教案
[教學課題]冰箱制冷系統原理與維修。 [教學時間]
[教學目標]①熟悉冰箱的制冷系統組成部分；②理解并識記冰箱的制冷系組成部件及作用。③熟練掌握“臟堵與冰堵”故障的修理。
[教學重點]目標② [教學難點]目標③
[教學方法]講解與操作結合法 [教學器材]冰箱、干燥過濾器等。
[教學過程]一、復習提問：1、冰箱系統組成？
二、授新：
1、制冷系統的組成元件及工作過程：
（一）概述：介紹制冷系統元件及實物。
（二）各元件作用。 ①壓縮機：a、提供動力。b、升壓保證制冷劑在常溫下能冷凝液化。
②冷凝器：制冷劑在其中散熱降溫。（T高P高氣→T中P高液）。 ③干燥過濾器：a、吸收制冷劑中水分，減少冰堵。 b、濾除雜質，減少臟堵。 ④毛細管：a、節流降壓。b、調節制冷劑流量。 ⑤蒸發器：制冷劑在其中汽化吸熱制冷。
（三）整體分析：制冷劑在蒸發器中吸收大量的熱，被壓縮機壓縮，然后進入冷凝器常溫下散熱被冷凝液化，如此循環往復，物品熱量被傳到周圍空氣中，達到冷藏冷凍目的。
2、制冷系統的常見故障與修理：
（1）概述：制冷系統常見二類故障是：泄漏和堵塞。泄漏有外漏和內漏，堵塞有冰堵和臟堵。
（2）泄漏故障與修理：
①致漏的原因有：蒸發器的材質問題，使用中受到制冷劑壓力和液體的沖刷，或受到腐蝕后出現微小的泄漏；碰撞或其它機械原因而導致的泄漏。
②泄漏的修理：
a、外漏的修理：一般用氣焊補漏法。拆下蒸發器、細砂紙把漏孔周圍清理干凈，露出潔凈的鋁表面，選小號焊具，火焰調成中性焰，焊接漏處至修補好。焊接完畢后，用水將焊渣清洗干凈。
b、內漏的修理：一般用粘接修補法，先將待粘處用細砂紙打磨；再用丙酮溶液將修補處的污垢清除，待干凈后，將混合均勻的膠粘劑涂到漏孔處，在室溫下固化24h即可。
3、堵塞的修理：
（1）致堵的原因有：系統中壓縮機長期運行磨損而產生雜質或裝配焊接時未清洗干凈，雜質堵塞制冷系統；制冷劑中水分過多或系統混入濕空氣。
（2）堵塞的修理：
a、臟堵的修理：打開制冷系統，從進氣管口充入0.6MPa的氮氣吹通即可，一般應更換干燥過濾器。
b、冰堵的修理：打開制冷系統，抽真空20－30分鐘，并加熱冰堵部位，然后更換干燥過濾器添加新的合格的制冷劑。
三、課堂練習：
1、挑學生上講臺寫壓縮機、冷凝器、干燥過濾器、毛細管、蒸發器的作用。
2、讓每個學生寫出制冷系統常見兩種故障名稱與修理。 四、小結與作業： 1、總結本節內容。 2、作業：
（1）畫出制冷系統工作原理圖。
（2）寫出制冷系統常見的兩類故障及排除方法。 五、教后記：
先講解后練習，反饋總結效果顯著。
