會員注冊MCGS入門筆記1-準備資料和項目操作
-
組態軟件下載
官網下載中心提供下載，當前最新為 組態軟件7.7
http://www.mcgs.com.cn
硬件手冊和硬件型號
手冊在下載中心提供下載，筆者使用的是TPC1061Hn。
硬件手冊里就有最簡單的入門教程，包括
硬件接口：
硬件連接
項目下載，這部分后面介紹
-

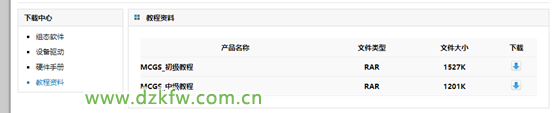

資料教程
官方下載給出了兩個教程，足夠入門。
另外B站有機構的培訓視頻，相比官方教程，更易理解，但是效率比較低。
-
項目上傳和下載
電腦與觸摸屏的的交互方式有U盤，USB線，以太網線，后者最為方便，也是下面的交互方式。
ip地址原廠的觸摸屏幕默認地址
200.200.200.190
查找和修改IP地址
1.斷電重啟觸摸屏。開機后按住啟動屬性,進入系統設置。
2.點擊進入系統維護。
3.點擊進入設置系統參數
4.點擊設置IP地址
5.開始設置IP
參考：
www.diks.com.cn/Article/HMI/8672.html
修改電腦ip地址為屏幕子網
電腦和觸摸屏在同一個子網，以太網才能通信。
項目上傳如果是原廠屏幕，不用考慮這個，但是其他屏幕要重刷，就要考慮項目備份的問題。
連接網線后，打開軟件，步驟如下，文件-上傳工程-TCP/IP網絡連接-設置IP，如圖操作
-
上傳提示下位機沒有工程原始信息
表示該工程不支持工程上傳，只能重新組態工程。

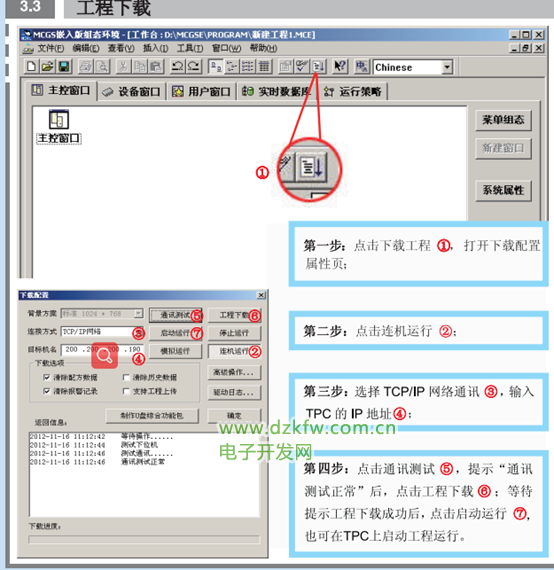

項目下載打開組態軟件-下載程序
