本章介紹運行策略的概念及其構造方式，詳細說明了運行策略組態的具體使用方法和步驟主要內容包括運行策略概述、運行策略的類型、運行策略的構造方法、創建運行策略、設置運行策略的屬性等相關內容。

1運行策略概述

MCGS嵌入版組態軟件組態配置生成的組態工程是一個順序執行的監控系統，組態工程不能對系統的運行流程進行自由控制，只能適應簡單工程項目的需要。對于復雜的工程，監控系統必須設計成多分支、多層循環嵌套式結構，按照預定的條件對系統的運行流程及設備的運行狀態進行有針對性選擇和精確的控制。MCGS嵌入版組態軟件引入運行策略的概念，用以解決上述問題。

所謂“運行策略”，是用戶為實現對系統運行流程自由控制所組態生成的一系列功能塊的總稱。MCGS嵌入版組態軟件為用戶提供了進行策略組態的專用窗口和工具箱。

運行策略的建立，使系統能夠按照設定的順序和條件，操作實時數據  庫，控制用戶窗口的打開、關閉以及設備構件的工作狀態，從而實現對系統工作過程精確控制及有序調度管理的目的。通過對MCGS嵌入版組態軟件運行策略的組態，可以根據不同的設計要求來組態完成大多數復雜工程項目的監控軟件，而不需要繁瑣的編程工作。

MCGS嵌入版組態軟件的運行策略由八種類型的策略組成，每種策略都可完成一項特定的功能，而每一項功能的實現又以滿足指定的條件為前提（八種類型的策略除了啟動方式各自不同之外，其功能沒有本質的區別）。每一個“條件—功能”實體構成策略中的一行，稱為策略行，每種策略由多個策略行構成。運行策略的這種結構形式類似于PLC系統的梯形圖編程語言，但更加圖形化，更加面向對象化，所包含的功能比較復雜，實現過程則相當簡單。

策略條件部件  策略行中的條件部分和功能部分以獨立的形式存在，策略行中的條件部分為策略條件部件。

策略構件 策略行功能部分叫策略構件。MCGS嵌入版組態軟件提供了“策略工具箱”，一般情況下，用戶只需從工具箱中選用標準構件，配置到“策略組態”窗口內，即可創建用戶所需的策略塊。

根據運行策略的不同作用和功能，MCGS嵌入版組態軟件把運行策略分為啟動策略、退出策略、循環策略、用戶策略、報警策略、事件策略、熱鍵策略及中斷策略八種。每種策略都由一系列功能模塊組成。

MCGS嵌入版組態軟件運行策略窗口中“啟動策略”、“退出策略”、“循環策略”為系統固有的三個策略塊， 其余的則由用戶根據需要自行定義，每個策略都有自己的專用名稱，MCGS嵌入版組態軟件系統的各個部分通過策略的名稱來對策略進行調用和處理。

啟動策略為系統固有策略，在MCGS嵌入版組態軟件系統開始運行時自動被調用一次。啟動策略屬性設置如圖11-1所示，操作如下

1.策略名稱 輸入啟動策略的名字， 由于系統必須有一個啟動策略，所以名字不改變。

2.策略內容注釋 用于對策略加以注釋。

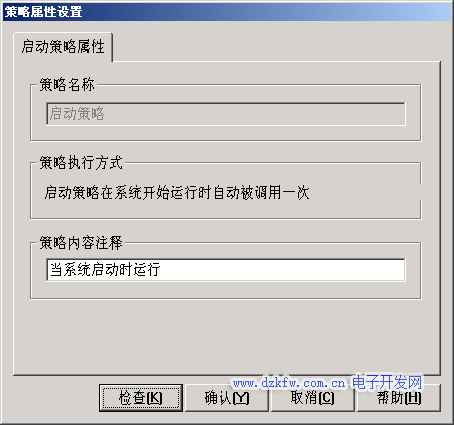

圖11-1啟動策略

退出策略為系統固有策略，在退出MCGS嵌入版組態軟件系統時自動被調用一次。退出策略屬性設置其操作如下

1.策略名稱 退出策略的名字，由于系統必須有一個退出策略，所以此名字不能改變。

2.策略內容注釋 用于對策略加以注釋。

循環策略為系統固有策略，也可以由用戶在組態時創建，在MCGS嵌入版組態軟件系統運行時按照設定的時間循環運行。在建立工程時用戶可以定義多個循環策略。循環策略屬性設置如圖11-2所示其操作如下

1.策略名稱 輸入循環策略的名稱，一個應用系統必須有一個循環策略。

2.策略執行方式 按設定的時間間隔循環執行，直接用ms來設置循環時間。

3.策略內容注釋 用于對策略加以注釋。

報警策略由用戶在組態時創建，當指定數據對象的某種報警狀態產生時，報警策略被系統自動調用一次。報警策略屬性設置如圖11-3所示。

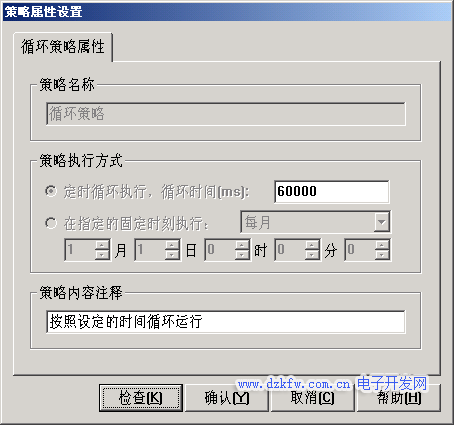

圖11-2循環策略屬性設置

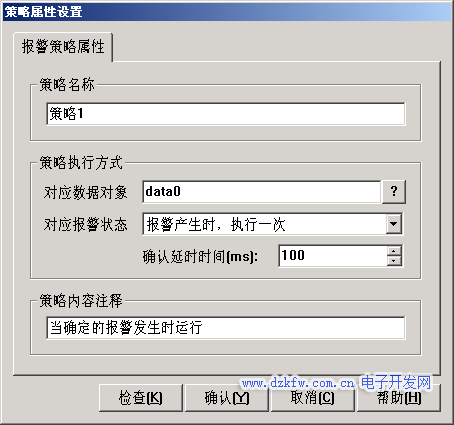

圖11-3報警策略屬性設置

1.策略名稱 輸入報警策略的名稱。

2.策略執行方式

（1）對應數據對象 用于與實時數據庫的數據對象連接。

（2）對應報警狀態 對應的報警狀態有三種  報警產生時執行一次、報警結束時執行一次、報警應答時執行一次。

（3）確認延時時間 當報警產生時，延時一定時間后，再檢查數據對象是否還處在報警狀態系統自動調用一次。，如果條件成立報警策略被系統自動調用一次。

3.策略內容注釋 用于對策略加以注釋。

事件策略由用戶在組態時創建，當對應表達式的某種事件狀

態產生時，事件策略被系統自動調用一次。事件策略屬性設置如圖11-4所示操作有如下

1.策略名稱 輸入事件策略的名稱。

2.策略執行方式 事件內容的表達式對應的事件內容有四種形式 表達式的值正跳變(0 到1)、表達式的值負跳變(1到0)、表達式的值正負跳變(0到1到0)、表達式的值負正跳變(1到0到1)。確認延時時間 輸入延時時間。

3.策略內容注釋 用于對策略加以注釋。

圖11-4事件策略屬性設置

熱鍵策略由用戶在組態時創建，當用戶按下對應的熱鍵時執行一次。熱鍵策略屬性設置如圖11-5所示。其操作有如下

1.策略名稱 輸入熱鍵策略的名稱。

2.熱鍵 輸入對應的熱鍵。

3.策略內容注釋 用于對策略加以注釋。

4.熱鍵策略權限 設置熱鍵權限屬于哪個用戶組，單擊權限按鈕彈出權限設置對話框，選擇列表筐中的工作 組，即設置了該工作組的成員擁有操作熱鍵權限。

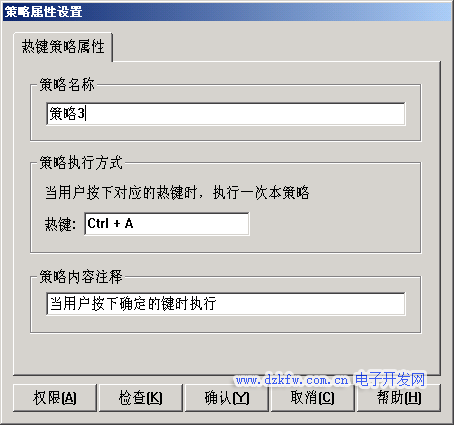

圖11-5熱鍵策略屬性設置

用戶策略由用戶在組態時創建。MCGS嵌入版的組態軟件系統運行時供系統其他部分調用。用戶策略屬性設置如圖11-6 所示操作如下

1.策略名稱 輸入用戶策略的名稱。

2.策略內容注釋 用于對策略加以注釋。

中斷策略是MCGS嵌入式版本中特有的運行策略，其主要的功能是在用戶設定的中斷發生時，調用該策略以實現相應的操作。其屬性的設置窗口如圖11-7所示。

1.策略名稱 輸入中斷策略的名稱。

2.策略掛接中斷號 選擇相應的中斷號。

3.策略內容注釋 對策略加以注釋。

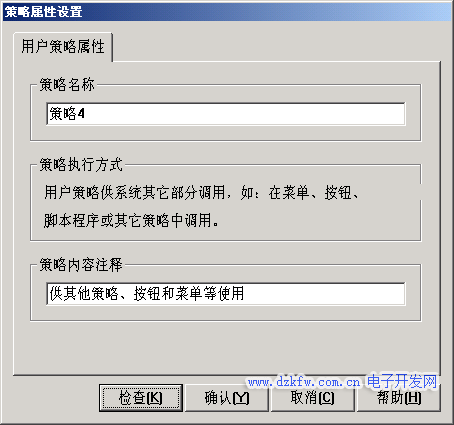

圖11-6用戶策略屬性設置

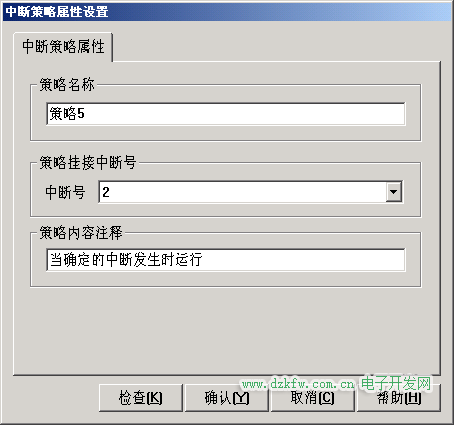

圖11-7中斷策略屬性設置

在工作臺“運行策略”窗口頁中按“新建策略”按鈕，即可新建一個用戶策略塊，默認名稱定義為“策略×”。在未做任何組態配置之前，運行策略窗口包括三個系統固有的策略塊，新建的策略塊是一個空的結構框架，具體內容須由用戶設置，如圖11-8所示。

在工作臺的 “運行策略”窗口頁中， 選中策略塊點擊工具條中的“屬性” 按鈕（），或執行“編輯”菜單中的“屬性”命令，或單擊鼠標右鍵，選擇“屬性”的命令，或按下快捷鍵“Alt+ Enter”，即可彈出如圖11-9所示的用戶窗口屬性設置對話框。

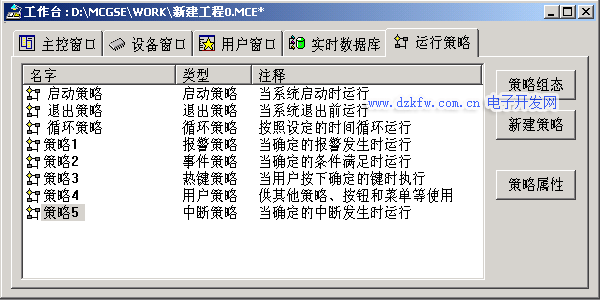

圖11-8創建運行策略

策略名稱 設置策略名稱。

策略內容注釋 為策略添加文字說明。

對系統固有的三個策略塊，名稱是專用的并且不能被系統其他部分調用，只能在 運行策略中使用。循環策略塊需要設置循環時間或設置策略的運行時刻。運行策略中的每個策略塊都是一個獨立的實體，用相互獨立的線程來管理和實現所有的策略塊。

總結：本章重點介紹了MCGS嵌入版組態軟件運行策略的屬性設置，以及運行策略的分類和8種不同的運行策略制作形式. 通過本章的學習使學生能夠進一步了解MCGS嵌入版組態軟件運行策略屬性設置的特點，應用運行策略來完善復雜實際工程。
