會員注冊一個開關控制一盞燈、兩個開關控制一盞燈、三個開關控制一盞燈...這些在家裝電路中很經常使用。在家裝電工朋友的眼中，這些無非就是多加幾條線，這樣并一下這樣串一下就解決了，但是如果是4個開關、5個開關、6個開關呢？估計就難到了一大部分電工朋友。今天我們就利用PLC 編寫“多個開關控制一盞燈”的多種寫法，各位讀者可以根據自己的喜好自行選擇哦！
一、實驗要求

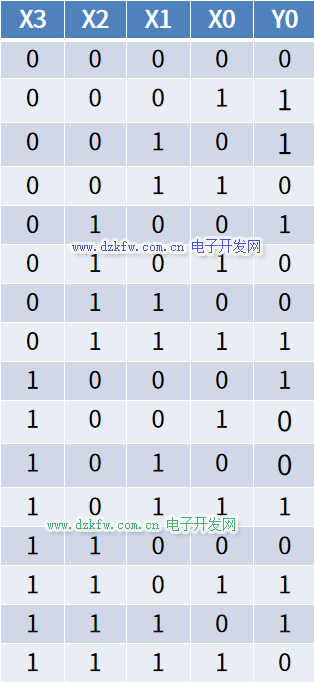

用4個開關控制一個照明燈，任何一個開關都可以控制照明燈的點亮與熄滅。根據實驗要求制作真值表，如圖1所示。
圖1 真值表
二、案例程序四種寫法
所有程序的寫法，思路全都來源于圖1所示的真值表。寫法總共有4種，其他的寫法讀者們可以自己研究。
1、真值表直接引用
利用圖1的真值表，把Y0為1的情況列舉出來，輸入點為“1”就轉換成常開觸點，輸入點為“0”就轉換成常閉觸點。Y0為1的情況不需要轉換。轉換完成之后，如圖2所示。
圖2 真值表直接引用
2、組合位元件處理
組合位元件的概念例如K1X0代表的就是X3~X0組合成一個4位的軟元件，K2X0代表X7~X0組合成的8位軟元件，K3X0就是12位，以此類推。

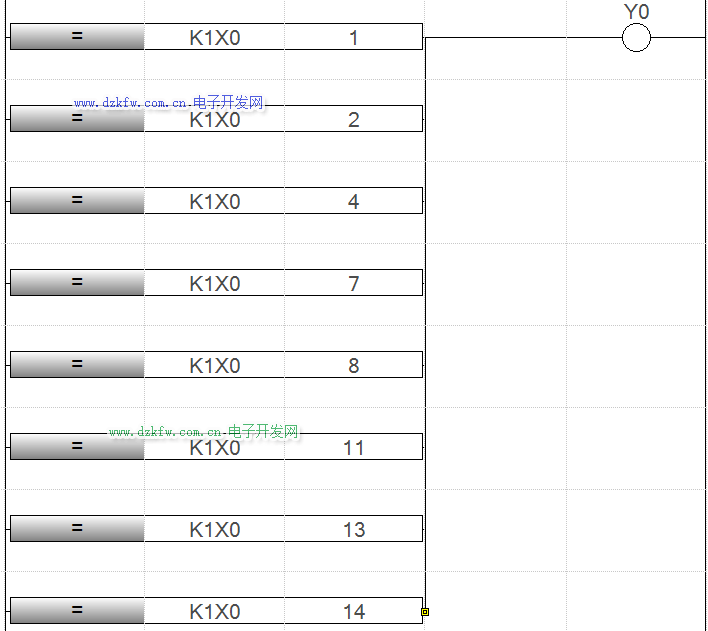

同樣利用圖1真值表，將Y0為1時對應的輸入點轉換成十進制，發現有1、2、4、7、8、11、13、14八種情況，將這些數字跟K1X0進行對應，如果相等，就輸出Y0，程序如圖3所示。
圖3 組合位
元件處理
3、SUM指令的引入
SUM指令是判斷K1X0中有多少個輸入點為1，將個數存放在D0中，如圖4所示。
利用圖1可以找到規律，Y0觸發的情況是任意1個輸入點為ON以及任意3個輸入點為ON。所以可以利用比較指令判斷D0跟1、3的關系，從而輸出Y0。
圖4 SUM指令的引入
4、利用余數判斷
在圖4介紹的SUM指令的基礎上，利用除法指令，判斷余數是否為1，如果是偶數就不輸出，如果是奇數就輸出。如圖5所示。
圖5 利用余數判斷
三、總結
在本文中，總共介紹了4種方式，利用真值表以及組合位元件是最雞肋的，開關越多，程序越長。利用SUM指令可以有效的把規律找出解決多個開關的問題，同時在利用除法求余的方式，不管多少個開關控制1盞燈都游刃有余了。
