會員注冊TO指令是從PLC對增設的特殊單元(如FX2N-4DA)緩沖存儲器(BFM)寫入數據的指令
TO，TOP：十六位連續執行和脈沖執行型指令
DTO，DTOP：三十二位連續執行和脈沖執行型指令
TO指令的編程格式：TO K1 K D0 K2
*K1：特殊模塊的地址編號，只能用數值，范圍：0---7
*K：特殊模塊的緩沖存儲器起始地址編號，只能用數值，范圍：0---32767
*D0：源寄存器起始地址編號，可以用T，C，D數值和位元件組合如K4X0
*K2：傳送的點數，只能用數值。范圍：1---32767
TOK1KD0K2指令的作用是：將PLC的16位寄存器D0，D1的數值分別寫入特殊單元（或模塊）N0.1的緩沖寄存器（BFM）#，#13中。
1、在特殊輔助繼電器M8164閉合時，D8164內的數據做為傳送點數。
2、特殊輔助繼電器M8028斷開狀態，在TO指令執行時，自動進入中斷禁止?fàn)顟B(tài)，輸入中斷和定時器中斷不能執行。在這期間發生的中斷只能等FROM指令執行完后開始執行。TO指令可以在中斷程序中使用。
3、特殊輔助繼電器M8028閉合狀態,在TO指令執行時,如發生中斷則執行中斷程序，TO指令不能在中斷程序中使用。

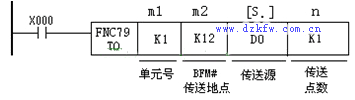

TO指令
FROM指令是將PLC增設的特殊單元(如FX2N-4AD)緩沖存儲器(BFM)的內容讀到可編程控制器的指令
FROM、FROMP：十六位連續執行和脈沖執行型指令
DFROM、DFROMP：三十二位連續執行和脈沖執行型指令
讀出指令FROM的編程格式：FROMK1K29D0K2
*K1：特殊模塊的地址編號，只能用數值，范圍：0---7
*K29：特殊模塊的緩沖存儲器起始地址編號，只能用數值，范圍：0---32767
*D0：目標寄存器起始地址編號，可以用T，C，D和除X外的位元件組合如K4Y0
*K2：傳送的點數，只能用數值。范圍：1---32767
FROMK1K29D0K2指令的作用是：從特殊單元（或模塊）N0.1的緩沖寄存器（BFM）#29，#30中讀出16位數據傳送至PLC的D0，D1寄存器里。
1、在特殊輔助繼電器M8164閉合時，D8164內的數據做為傳送點數。
2、特殊輔助繼電器M8028斷開狀態，在FROM指令執行時，自動進入中斷禁止?fàn)顟B(tài)，輸入中斷和定時器中斷不能執行。在這期間發生的中斷只能等FROM指令執行完后開始執行。FROM指令可以在中斷程序中使用。
3、特殊輔助繼電器M8028閉合狀態,在FROM指令執行時,如發生中斷則執行中斷程序，F(xiàn)ROM指令不能在中斷程序中使用。

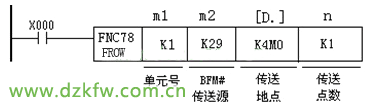

FROM指令
