會員注冊在三菱PLC中，AD和DA是怎么進行轉換的？三菱PLC模擬量讀取和數字量轉換，請閱讀下面文章一起來了解下。
在拿到DA模塊說明書時，有很多人看不懂里面的說的什么，怎么樣，對于AD和DA是如何轉換的不清楚，今天就將一下轉換機制：
AD和DA模塊中有個緩沖存儲器分配(BFM),它是與PLC數據交換時暫時存放數據的地方，FX2N的BFM使用如下表：
BFM很多人看不懂這個表說的什么，首先BFM是16位存儲，(PLC中的16位、32位就是二進制的位而不是10進制)。
b15、b14、b13、b12、b11、b10、b9、b8、b7、b6、b5、b4、b3、b2、b1、b0、對于FX2DA，我們只用到BFM的16和17兩個編號，其他保留不用看，在#16里面，只用前8位，b7~b0，其他保留不用看。#17里面，只用到b2~b0，其他保留不用看。這就簡單了。這個BFM怎么和PLC進行數據交換呢，用From和to指令來完成，Form是從BFM中取數據，to是存數據。
FX2DA轉換的數字量最大為4000，也就是2^12,因此DA模塊只能轉換12位數據，而#16只能暫存儲8位數據，怎么辦？那就分兩次以低8位和高4位順序進行寫，所以才有低8位數據保持，不然第二次就把第一次寫的覆蓋掉了。
#17里面有b2~b0，它的功能是：
b0:通過將1改變為0，通道2的D/A轉換開始
b1:通過將1改變為0，通道2的D/A轉換開始
b2:通過將1改變為0，D/A轉換的低8位數據保持。
這里是什么意思呢？
想要通道2的D/A轉換開始，就必須要降b0的值從1變成0，怎么實現呢，先傳送個1給b0，再傳送個0就好了。
想要通道1的D/A轉換開始，就必須要降b1的值從1變成0，怎么實現呢，先傳送個1給b1，再傳送個0就好了。
想要通D/A轉換的低8位數據保持，就必須要降b2的值從1變成0，怎么實現呢，先傳送個1給b2，再傳送個0就好了。
已說明書例子來講解下如何實現的：

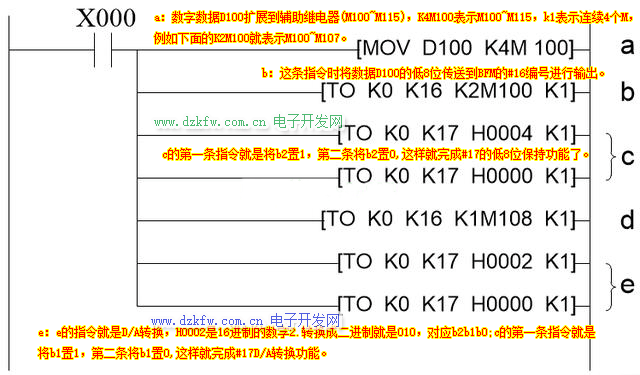

DA模塊PLC程序
a：數字數據D100擴展到輔助繼電器(M100~M115)，K4M100表示M100~M115，k1表示連續4個M，例如下面的K2M100就表示M100~M107。(為什么要用M來表示D呢，因為我只轉換12位，D是16位的)
D換成M(12位數據的傳輸)M怎么能存儲數據呢，因此M是個位軟元件，只有斷開(0)和閉合(1),而PLC數據都是二進制處理的，比如字軟元件D是16位的，所以就能通過M來表示，一個D需要16個M來儲存。
b：這條指令時將數據D100的低8位傳送到BFM的#16編號進行輸出。
c：將D100的低8位寫到#16后，還要寫高4位，為了不覆蓋，得先把低8位保持，c的指令就是保持功能，H0004是16進制的數字4.轉換成二進制就是100，對應b2b1b0;c的第一條指令就是將b2置1，第二條將b2置0,這樣就完成#17的低8位保持功能了。
c指令的低8位保持功能
e：e的指令就是D/A轉換，H0002是16進制的數字2.轉換成二進制就是010，對應b2b1b0;c的第一條指令就是將b1置1，第二條將b1置0,這樣就完成#17D/A轉換功能。
DA轉換開始功能
以上就是DA模塊與PLC之間的數據轉換過程。
