一、任務描述

1、案例（項目）描述

有一個溫度模塊，能測量現場溫度，能發送出0~10V的電壓信號，通過三菱的模擬量輸入模塊采集其信號，三菱PLC鏈接了一臺威綸通的觸摸屏，需要對其溫度信號進行處理和報警控制。

三菱PLC溫度控制系統案例，三菱PLC模擬量采集案例：

2、要求：

（1）實時顯示溫度值；

（2）溫度感應器沒接要報警在觸摸屏上面顯示；

（3）當溫度超過一定溫度（溫度可以設置），需要在觸摸屏報警顯示；

（4）需要在觸摸屏界面生成溫度曲線；

（5）溫度數據、報警信息需要能夠通過U盤，從觸摸屏提取出來。

二、電氣元件選型及接線

1、電氣元件選型

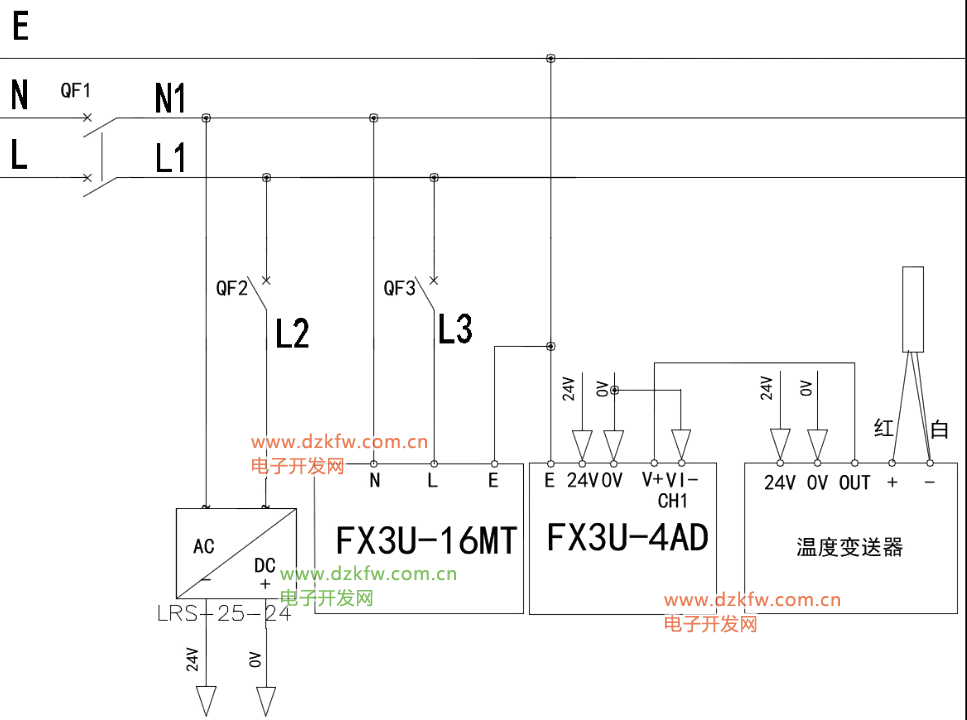

2、電路圖紙

三、程序編寫

1、PLC程序

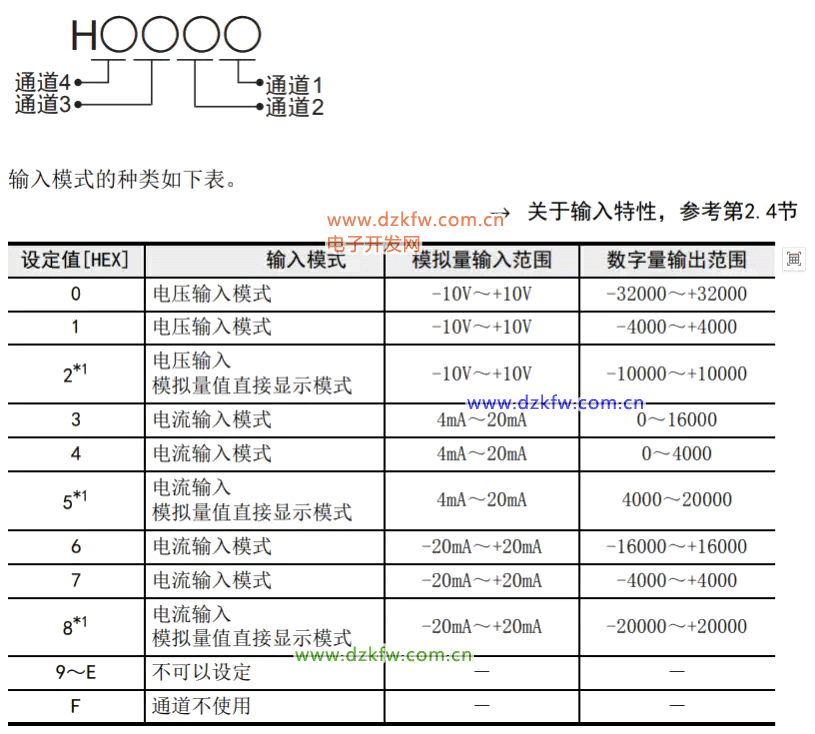

程序如下，U0\G0是設置FX3U-4AD模式處于三菱plc右邊第一個位置，因此模塊為U0編號（右邊第二個特殊功能模塊是U1，以此類推，最多加8個特殊功能模塊），G地址是這些特殊功能模塊內部的地址，具體需要看對應模塊的說明，U0\G0這個地址可以用以設置這個模塊4個通道的信號類型及其顯示數據的范圍，設置為HFFF2表示通道1選擇電壓信號0~10V對應0~10000（-10~0V的電壓沒有，可以直接忽略）。

U0\G100是平均次數的設置，設置為100個數據取平均，這樣數據顯示更加穩定，通道1的數據顯示再U0\G10里面，溫度模塊的數據對應是0~150°輸出0~10V，對應到0~10000的數據10000是150°的66.667倍，因此把數據傳送到D0后轉換成浮點數，再去除以66.667，就得到實際的溫度了，數據存放到D2。

最后，觸摸屏制作一個設置報警溫度的地址D200，通過比較指令，判斷出D2大于D200是，觸發報警，M0就會自動導通。

2、觸摸屏界面

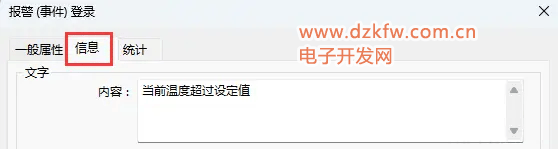

觸摸屏軟件使用EBpro軟件，設計界面如下，右邊的是溫度的實時曲線圖，左邊的是溫度報警表，當當前溫度超過了報警溫度這種時，就會在這個表格上顯示對應對應的報警。

當前溫度和報警溫度分別選擇D2和D200，數據格式設置為Float（浮點數）。
