會員注冊該電路是一個NE555構建的非穩態多諧振蕩器。開關S9進行一個“八度”的切換。P1至P8調節各個音符頻率。

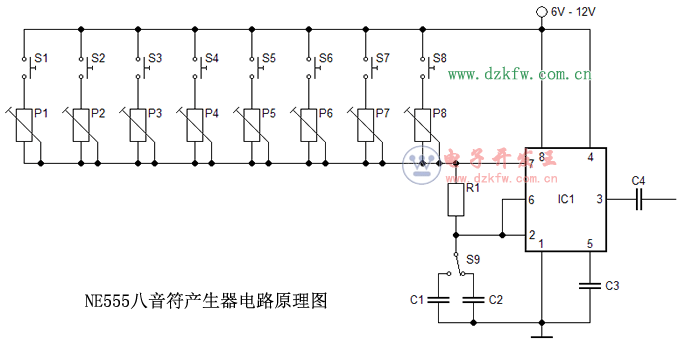

NE555八音符產生器電路原理圖
R1 = 10kΩ
P1..P8 = 100kΩ （可調電阻）
C1 = 100nF
C2 = 150nF
C3 = 10nF
C4 = 100nF
IC1 = NE555
S1..S8 = 微動開關
S9 = 單刀雙擲開關
NE555八音符產生器
