NE555延時輸出高電平電路圖

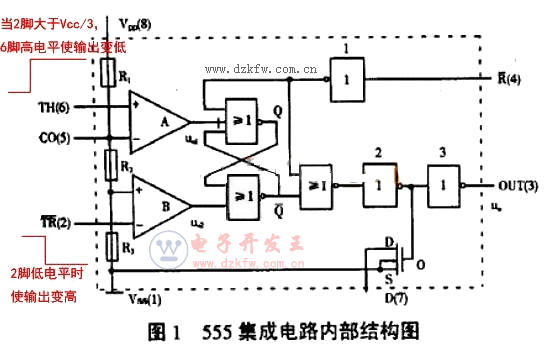

555為8腳集成電路，見下圖。8腳是電壓輸入端，電壓為5～18V，以UCC表示；從分壓器上看出，上比較器A的５腳接在R1和R2之間，所以5腳的電壓固定在2UCC/3上；下比較器B接在R2與R3之間，B的同相輸入端電位被固定在UCC/3上。

    NE555的1腳為地。2腳為觸發輸入端；3腳為輸出端，輸出的電平狀態受觸發器控制，而觸發器受上比較器A的6腳和下比較器B的2腳控制。當觸發器接受上比較器A從6腳輸入的高電平時，觸發器被置于復位狀態，3腳輸出低電平；2腳和6腳是互補的，2腳只對低電平起作用，高電平對它不起作用，即電壓小于1Ucc/3，此時3腳輸出高電平。6腳只對高電平起作用，低電平對它不起作用，即輸入電壓大于2Ucc/3，稱高觸發端，3腳輸出低電平，但有一個先決條件，即2腳電位必須大于1Ucc/3時才有效。3腳在高電位接近電源電壓Ucc，輸出電流最大可打200mA。4腳是復位端，當4腳電位小于0.4V時，不管2、6腳狀態如何，輸出端3腳都輸出低電平。5腳是控制端。7腳稱放電端，與3腳輸出同步，輸出電平一致，但7腳并不輸出電流，所以3腳稱為實高（或低）、7腳稱為虛高。
    用NE555構成的開機延時輸出高電平電路如下。當開機接通電源后，由于電容C來不及充電，555時基電路的②、⑥腳處于高電平，③腳輸出低電平。隨著電容C充電，②、⑥腳電位下降。直到②腳低于Vcc的1/3時，電路狀態發生翻轉，③腳由低變高，并一直保持下去。開機延時時間tW=1.1RC。例：C=100uF、R=100k，則延時約11s。圖中的二極管VD是為電源斷電后電容C放電設置的。

    當Vcc取12V，③腳接12VDC微型雙列直插繼電器，延時期間電流為6mA，延時結束繼電器吸合時的電流為20mA。

     開機延時電路常用于外置汽車導航、行車記錄儀等設備的電源接入，以避免這些設備在汽車啟動時由短時失電導致的設備重啟。通常用本電路延時10s，就足以使外置設備躲過汽車點火啟動過程，等到汽車啟動結束，電源電壓恢復正常后，再給設備供電。
