會員注冊NE555+TC4022數字轉速表,ne555+TC4022 Speed counter
關鍵字：NE555,TC4022,TC4518,TC4511,轉速表電路圖
這是一個以555作時間基準的數字轉速表．它接收來自4缸發動機的點火脈沖(200Hz／6000rpm)，以數字顯示轉速。

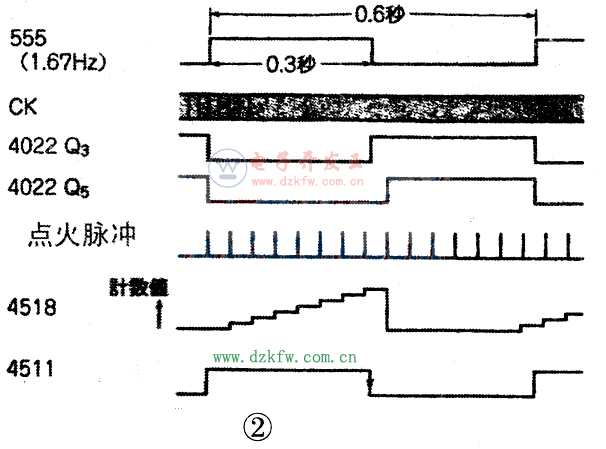

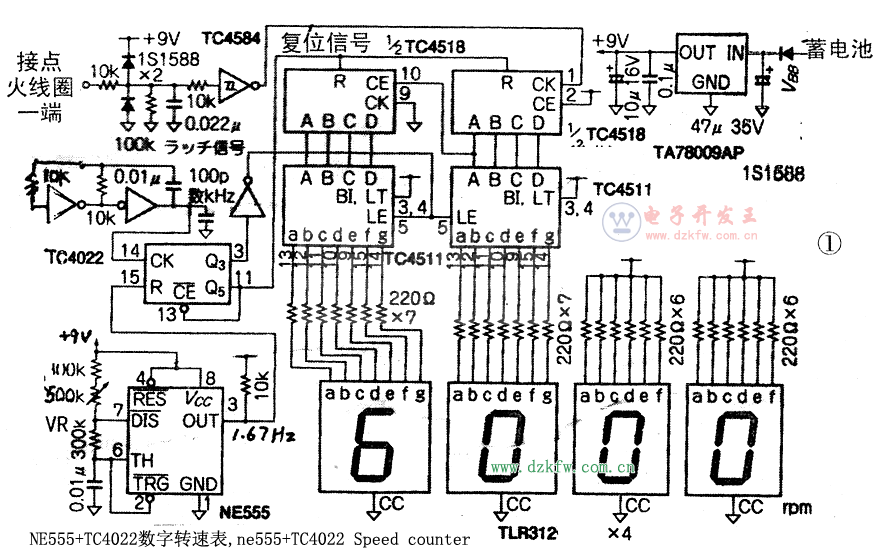

電路如圖1。555作為時間基準，用VR將其輸出“H”脈沖的時間調整到0.300s．也即是將Tc4518讀取點火脈沖的時間設定為0.300s。如果在0.300s期間讀取到200Hz(0.5s)，則顯示的相應轉速為6000rpm。圖2列出了電路中各關鍵點的波形。
圖1中．點火脈沖輸入端加入了兩個二極管1S1588作雙向限幅，以避免輸入過高電壓。TC4584為內置施密特觸發電路的6反相器，其中一個在輸入端作脈沖整形。TC4518為雙BCD上計數器，TC4511為BCD7段鎖存，解碼，驅動器。
時間基準也可選用水晶振子，但其成本較高．且需增加分頻IC等元件。
